ECO Luftkühler Decke GSE 31 AH4
Luftkühlung / Deckenflachverdampfer

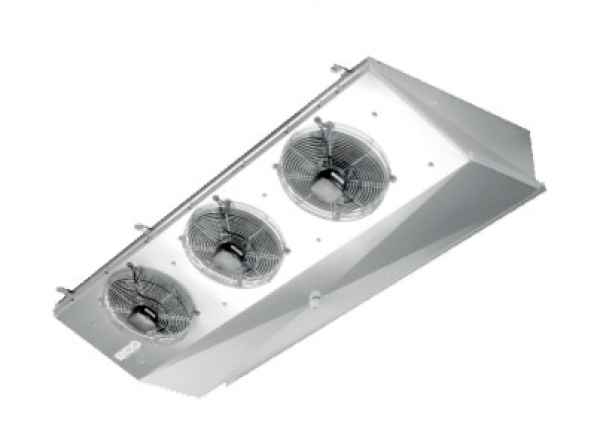

ECO Luftkühler Decke GDE 316E7ED m. Heizung
Hersteller: Modine / ECO
Beschreibung
Die doppeltausblasende GDE-Serie wurde für den Einsatz in niedrigen Kühlräumen entwickelt, die für die Lagerung von Frisch- und Tiefkühlprodukten, sowie für die Verarbeitungsräume verwendet werden.
Die gesamte Serie ist mit Hochleistungswärmetauschern mit Aluminiumlamellen in Spezialprofil und innenberippten Kupferrohren ausgestattet. Dank der neuen Formgebung entsteht eine wesentliche Reduzierung des Innenvolumens, mit einer daraus folgenden Verringerung des Kältemittels im Kreislauf. Die Wärmetauscher wurden so konzipiert, dass sie die aktuellen Richtlinien zur Reduzierung von FKW-Gasen mit hohem Treibhauseffekt erfüllen.
Anhand der Temperatur der Kühlzellen unterscheidet man:
- GDE 4 für mittlere Temperaturen (≥ 1 °C) mit einem Lamellenabstand von 4 mm;
- GDE 7 für niedrige Temperaturen (≥ –25 °C) mit einem Lamellenabstand von 7 mm;
Die mit zwei Drehzahlen versehenen Motorventilatoren besitzen die folgenden Eigenschaften:
- Durchmesser 315 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Polyamid - Glasfaser
Die verwendeten Standardmotorventilatoren haben folgende Eigenschaften:
- Schutzgrad IP 44;
- Isolierklasse 155
- Innerer Temperaturwächter;
- Betriebstemperatur: Max +40 °C.
Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen, die für Anschlüsse von 400V/3/50-60 Hz vorgesehen sind. Die elektrischen Teile und das Gehäuse sind an eine Erdungsklemme angeschlossen. Der Anschluss der Heizstäbe erfolgt in getrennten Abzweigdosen mit Schutzgrad IP 54.Die GSE Serie findet ihre Anwendung in niedrigen Kühlzellen für die Aufbewahrung von Frisch- und Tiefkühlprodukten.Die gesamte Serie ist mit Hochleistungswärmetauschern mit Aluminiumlamellen in Spezialprofil und innenberippten Kupferrohren ausgestattet. Dank der neuen Formgebung entsteht eine wesentliche Reduzierung des Innenvolumens, mit einer daraus folgenden Verringerung des Kältemittels im Kreislauf. Die Wärmetauscher wurden so konzipiert,dass sie die aktuellen Richtlinien zur Reduzierung von FKW-Gasen mit hohem Treibhauseffekt erfüllen.Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:GSE H4 für hohe Temperaturen (≥ +2°C) mit Lamellenabstand 4 mm;GSE L7 für niedrige Temperaturen (≥ – 25 °C) mit Lamellenabstand 7,0 mm, elektrische Abtauung (ED) wird empfohlen;Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:Durchmesser 315 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Polyamid – Glasfaser.Schutzgrad IP 44;Isolierklasse B;Innerer Temperaturwächter;Betriebgsemperatur: maximale +40 °C.Die hochleistungsfähigen, optionalen EC-Motorventilatoren haben folgende technische Merkmale:Durchmesser Ø 300 mm;Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
