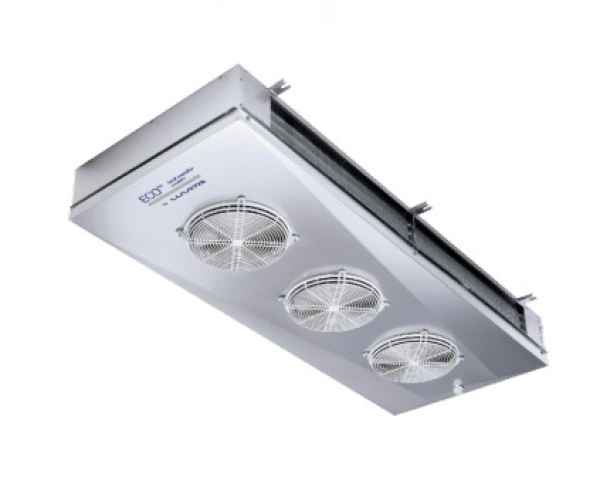

ECO Luftkühler Decke GDE 311E7
Inuit Kälte & Klimatechnik GmbH – Ihr Partner für Klimaanlagen, Kältetechnik & Einbau + MontageDie doppeltausblasende GDE-Serie wurde für den Einsatz in niedrigen Kühlräumen entwickelt, die für die Lagerung von Frisch- und Tiefkühlprodukten, sowie für die Verarbeitungsräume verwendet werden.Die gesamte Serie ist mit Hochleistungswärmetauschern mit Aluminiumlamellen in Spezialprofil und innenberippten Kupferrohren ausgestattet. Dank der neuen Formgebung entsteht eine wesentliche Reduzierung des Innenvolumens, mit einer daraus folgenden Verringerung des Kältemittels im Kreislauf. Die Wärmetauscher wurden so konzipiert, dass sie die aktuellen Richtlinien zur Reduzierung von FKW-Gasen mit hohem Treibhauseffekt erfüllen.Anhand der Temperatur der Kühlzellen unterscheidet man:GDE 4 für mittlere Temperaturen (≥ 1 °C) mit einem Lamellenabstand von 4 mm;GDE 7 für niedrige Temperaturen (≥ –25 °C) mit einem Lamellenabstand von 7 mm;Die mit zwei Drehzahlen versehenen Motorventilatoren besitzen die folgenden Eigenschaften:Durchmesser 315 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Polyamid - GlasfaserDie verwendeten Standardmotorventilatoren haben folgende Eigenschaften:Schutzgrad IP 44;Isolierklasse 155Innerer Temperaturwächter;Betriebstemperatur: Max +40 °C.Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen, die für Anschlüsse von 400V/3/50-60 Hz vorgesehen sind.Die elektrischen Teile und das Gehäuse sind an eine Erdungsklemme angeschlossen. Der Anschluss der Heizstäbe erfolgt in getrennten Abzweigdosen mit Schutzgrad IP 54.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Geräte, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm „Scelte“ aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
AllgemeinAnwendungLuftkühlungBauartDeckenflachverdampferLamellenabstand7 mmTypGDE 311 E7AnschlüsseTauwasserabfluss1" ZollElektrische DatenStromaufnahmeVentilator0,50 ALuftmenge (hoch) 0,43 ALuftmenge (niedrig)Versorgungsspannung230/1/50 V/Ph/HzFlächenOberfläche7,8 m²GewichtGewicht netto19,0 kgLeistungsdatenNennleistung29,3 kWt0= -8°C, DT1=8K_R134a (TP) 16 kWt0= -8°C, DT1=8K_R134a (TP) 2,13 kWt0= -8°C, DT1=8K_R404A (TP) 1,91 kWt0= -8°C, DT1=8K_R404A (TP) 1,98 kWt0= -8°C, DT1=8K_R448A (MP) 1,77 kWt0= -8°C, DT1=8K_R448A (MP)Nennleistung, t0=-8°C, DT1=8K, R404A2,13 kWhohe Drehzahl 1,91 kWniedrige DrehzahlNennleistung, t0=-8°C, DT1=8K, R448A/R449A1,98 kWhohe Drehzahl 1,77 kWniedrige DrehzahlRohranschlüsseAustritt16 mmEintritt12* mm*) Therm.Exp.Ventil mit Aussendruck Kompensator nötigVentilatordatenLuftdurchsatz1560 m³/hLuftmenge (hoch) 1290 m³/hLuftmenge (niedrig)Lüfteranzahl1 Stk.Stk. x Durchmesser1 x 315 mmWurfweite2x 8 mLuftmenge (hoch) 2x 6 mLuftmenge (niedrig)VolumenRohrinhalt1,65 dm³
