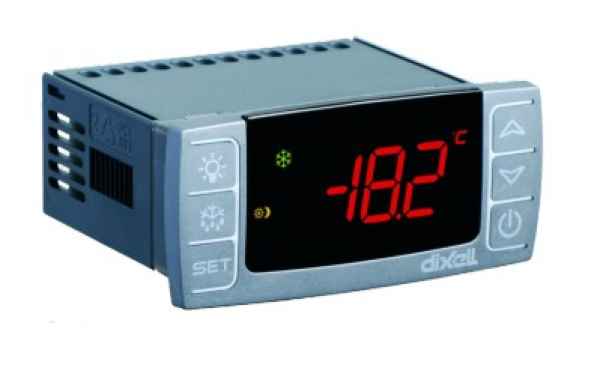

Dixell Kühlstellenregler XR77CX-5N7I3 230V RTC m.Buzzer
Elektronisch / Kühlstellenregler
Dixell Kühlstellenregler XR77CX-5N7I3 230V RTC m.Buzzer
Hersteller: DixellBeschreibung
Dixell Kühlstellenregler XR77CX-5N7I3 | 230V | mit RTC | mit Buzzer
Der XR77CX ist ein Kühlstellenregler in 32 x 74 mm Tafeleinbauformat, der sich für Normal- und Tiefkühlanwendungen eignet. Zur Verfügung stehen vier Relais:
Kühlung, Abtauung (elektrisch oder durch Heißgas), Verdampferlüfter und ein Hilfsausgang, der als Beleuchtung, Störungsmeldung oder Hilfsthermostat konfiguriert werden kann.
Dank der integrierten Echtzeituhr ist es möglich, die Abtauungen und die Sollwertverschiebung (Energiesparmodus) uhrzeit- und tagabhängig zu programmieren.
Die verfügbaren Fühlereingänge (NTC oder PT1000) sind folgende:
Raumtemperatur, Verdampfertemperatur und zwei zusätzliche konfigurierbare Fühler. Der dritte Fühlereingang teilt den physikalischen Anschluss mit dem ersten Digitaleingang, sodass dieser Eingang je nach Anwendung sowohl für digitale Zustände, als auch für analoge Messungen geeignet ist. Die integrierten RS485-Anschlüsse ermöglichen die direkte ModBus-RTU-Kommunikation ohne zusätzliches Zubehör, z. B. mit einem Überwachungssystem der Xweb-Baureihe. Der Regler kann mittels einer HotKey-Parameterspeicherkarte einfach konfiguriert werden. Am HotKeyAnschluss kann auch eine Xrep-Fernanzeige angeschlossen werden.Dixell Kühlstellenregler XR77CX-5N7I3 | 230V | mit RTC | mit BuzzerDer XR77CX ist ein Kühlstellenregler in 32 x 74 mm Tafeleinbauformat, der sich für Normal- und Tiefkühlanwendungen eignet.Zur Verfügung stehen vier Relais:Kühlung, Abtauung (elektrisch oder durch Heißgas), Verdampferlüfter und ein Hilfsausgang, der als Beleuchtung, Störungsmeldung oder Hilfsthermostat konfiguriert werden kann.Dank der integrierten Echtzeituhr ist es möglich, die Abtauungen und die Sollwertverschiebung (Energiesparmodus) uhrzeit- und tagabhängig zu programmieren.Die verfügbaren Fühlereingänge (NTC oder PT1000) sind folgende:Raumtemperatur, Verdampfertemperatur und zwei zusätzliche konfigurierbare Fühler. Der dritte Fühlereingang teilt den physikalischen Anschluss mit dem ersten Digitaleingang, sodass dieser Eingang je nach Anwendung sowohl für digitale Zustände, als auch für analoge Messungen geeignet ist.Die integrierten RS485-Anschlüsse ermöglichen die direkte ModBus-RTU-Kommunikation ohne zusätzliches Zubehör, z. B. mit einem Überwachungssystem der Xweb-Baureihe. Der Regler kann mittels einer HotKey-Parameterspeicherkarte einfach konfiguriert werden. Am HotKey-Anschluss kann auch eine Xrep-Fernanzeige angeschlossen werden.
AbmessungenAusschnitt für Tafeleinbau71 x 29 mm mmBreite74 mmHöhe32 mmTiefe60 mmAllgemeinAuflösung0,1 °CBuzzerJAFühlertypNTC oder Pt1000Genauigkeit±0,7°C; ±1 ZifferSchnittstellenRS485AnschlüsseAnschlussSchraubklemmen fürKabelquerschnitte ≤ 2,5 mm²Serielle SchnittstelleRS485Elektrische DatenEingänge4xNTC bzw. PT1000, 2xdigitaler Eingang spannungsfreiLeistungsaufnahme3 VARelaisausgängeKühlung:10 (4) A; Verdampferlüfter:5 (2) A; Abtauung:10 (4) A; oA3:7 (2) A;SchutzartIP20Frontschutz: IP65Versorgungsspannung230/1/50 V/Ph/HzTemperaturdatenLagertemperatur-25 bis 60 °CTemperaturbereichNTC Fühler-40 bis 110 °CTemperaturmessbereichmax.55 °Cmin.0 °CDetaillierte technische Daten finden Sie in der Bedienungsanleitung in der Rubrik Downloads!
