Dixell Kühlstellenregler XR570D-5P0C1
Elektronisch / Kühlstellenregler

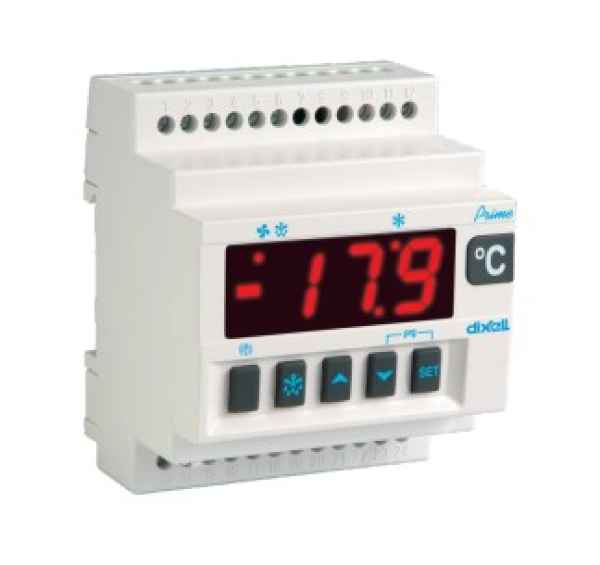

Dixell Kühlstellenregler XR570D-5P0C1
Hersteller: DixellBeschreibung
XR570D im DIN-Schienengehäuse ist ein elektronischer Kühlstellenregler 74 x 32 mm, welcher über 4 Relais-Ausgänge und 3 PTC/NTC-Fühler-Eingänge zur erfassung der Temperatur verfügt. Außerdem ist das Gerät mit einem RS485-Eingang für das Aufzeichnungssystem XJ500 versehen. Die Relaiskontakte sind vorgesehen für die Steuerung von Verdichter, Abtauung (Heißgas oder elektrisch), Verdampfergebläse und Alarm/Hilfsrelais. Die Fühlereingänge sind vorgesehen für Raumfühler, verdampfer-Fühler und Anzeigefühler. Desweiteren verfügt der regler über 2 potentialfreie Eingänge. Der zweite eingang ist frei konfigurierbar! Konfugurierbare Abtausteuerungen über Echtzeituhr und Wochenuhr.XR570D im DIN-Schienengehäuse ist ein elektronischer Kühlstellenregler 74 x 32 mm, welcher über 4 Relais-Ausgänge und 3 PTC/NTC-Fühler-Eingänge zur erfassung der Temperatur verfügt.Außerdem ist das Gerät mit einem RS485-Eingang für das Aufzeichnungssystem XJ500 versehen.Die Relaiskontakte sind vorgesehen für die Steuerung von Verdichter, Abtauung (Heißgas oder elektrisch), Verdampfergebläse und Alarm/Hilfsrelais.Die Fühlereingänge sind vorgesehen für Raumfühler, verdampfer-Fühler und Anzeigefühler.Desweiteren verfügt der regler über 2 potentialfreie Eingänge. Der zweite eingang ist frei konfigurierbar!Konfugurierbare Abtausteuerungen über Echtzeituhr und Wochenuhr.
AbmessungenBreite70 mmHöhe85 mmTiefe61 mmAllgemeinAuflösung0,1 °CBuzzerJAFühlertypNTC oder PTCGenauigkeit±0,3°C; ±1 ZifferSchnittstellenRS485AnschlüsseAnschlussSchraubklemmen fürKabelquerschnitte ? 2,5 mm²Serielle SchnittstelleRS485Elektrische DatenEingänge3xNTC bzw. PTC, 2xdigitaler Eingang spannungsfreiLeistungsaufnahme3 VARelaisausgängeVerdichter:8 (3) A; 250 Vac Abtauung:8 (3) A; 250 Vac Gebläse:8 (3) A; 250 Vac Alarm/Hilfsrelais:8 (3) A; 250 Vac SchutzartFrontschutzart: IP65Versorgungsspannung230/1/50 V/Ph/HzFühlerdatenGenauigkeit±0,7°C; ±1 ZifferNTC-FühlerMessbereichPTC-Fühler:-50 bis +150°C NTC-Fühler:-50 bis +110°CTemperaturdatenLagertemperatur-30 bis 85 °CTemperaturbereichNTC Fühler-50 bid 110 °CPTC Fühler-50 bis 150 °CTemperaturmessbereichmax.60 °Cmin.0 °CDetaillierte technische Daten finden Sie in der Bedienungsanleitung in der Rubrik Downloads!
