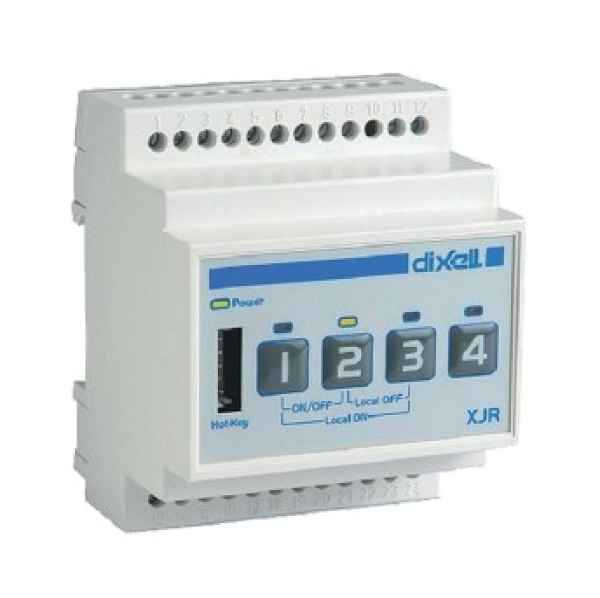

Dixell Aufzeichnungsmodul-Alarmübertrag. XJR40D-5000 230V
Überwachungssysteme / Fernwartungssysteme
Dixell Aufzeichnung/ Fernüberwachungssys. XWEB-300D-8F000
Hersteller: DixellBeschreibung
Die Steuerungen sind für 230 VAC / 400 VAC, je nach Type ausgelegt. Die entsprechende Anschlussbelegungen entnehmen Sie bitte den beigefügtenSchaltplänen. Als Regelung kommt ein Dixell XR 170D Kühlstellenregler bzw. ein Dixell XR 440D Verbundregler zum Einsatz:
Der XR 170D ist ein mikroprozessorgeführtes Regelgerät für Kühlanlagensteuerungen, für die Regelung der Raumtemperatur. Die Isttemperatur wird aufeiner dreistelligen LED-Anzeige dargestellt. Das Regelgerät besitzt vier Relaisausgänge, je einen für Verdichter, Verdampferlüfter, Alarm und dieAbtauung. Zusätzlich verfügt die Regelung über einen konfigurierbaren potentialfreien Eingang. Die Schaltzustände der einzelnen Ausgänge werden imDisplay des Reglers angezeigt.
Des weiteren verfügt die Regelung der Kühlanlagensteuerung über zwei NTC/PTC Fühler Eingänge zur Ermittlung der Raumtemperatur, sowie derVerdampfertemperatur. Fühlerbruch und Fühlerkurzschluß werden im Display angezeigt.
Der XR 440D ist ein mikroprozessorgeführtes Regelgerät zur Leistungsregelung von Verdichtern (Verbund) in kleineren Kälteanlagen. Die Eingangsgrösse ist konfigurierbar als Druckmessumformer (4-20mA – Signal von Hochdruck- oder Niederdruckseite). Neutralzonen oder Proportionalregelung. Ein spezieller Algorithmus sorgt für den automatischen Abgleich der Betriebsstunden.
Die Programmierung der Kühlanlagensteuerung erfolgt über die frontseitige Tastatur oder über einen Programmierschlüssel Hot-Key (291.3406).
Die Störmeldungen Niederdruck, Hochdruck, sowie Motorschutzschalter werden mittels LED angezeigt.
Elektrische DatenRelaisausgänge4Versorgungsspannung230/1/50 V/Ph/HzFeuchteFeuchtemessbereich20 bis 85 %rFTemperaturdatenLagertemperatur-30 bis +85 °CTemperaturbereichNTC Fühler-40 bis +110 °CPTC Fühler-50 bis +150 °CUmgebungstemperaturmax.60 °Cmin.0 °C
