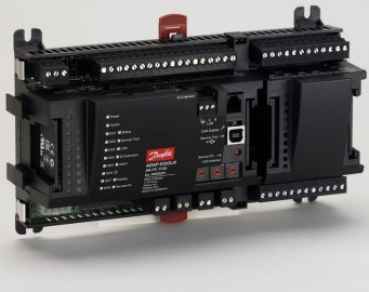

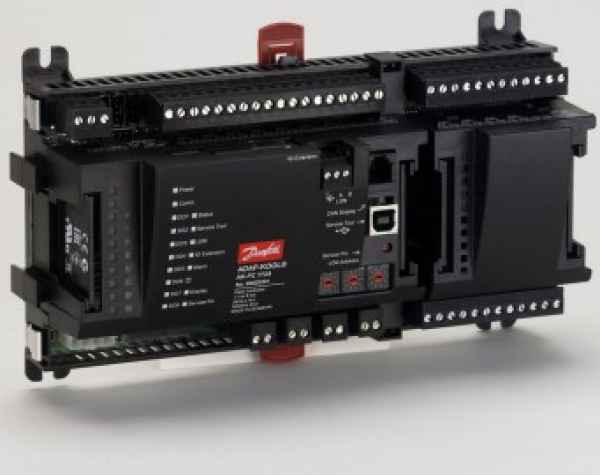

Danfoss Verbundregler AK-PC 772A CO2 Boosteranlagen 080Z0201
Elektronisch / Verbundregler/ Leistungsregler
Danfoss Verbundregler AK-PC 781A m.WRG Funktion 080Z0191
Hersteller: Danfoss
Beschreibung
Verbundregler AK-PC 781A mit WRG Funktion (24 V.a.c.). AK-PC 781A ist eine komplette Regeleinheit zur Leistungsregelung von Verdichtern undVerflüssigern in Kälte- und Klimaanlagen. Der Regler ist mit Ölsteuerung, Wärmerückgewinnungsfunktion und CO2 Gas Druckregelung ausgestattet. DieRegler können zusätzlich zur Leistungsregelung anderen Reglern über Betriebszustände Signal geben, z.B. Zwangsschließung von Expansionsventilen,Alarmsignale und Alarmmitteilungen. Hauptfunktion des Reglers ist es, Verdichter und Verflüssiger so zu steuern, dass sie ständig unter denenergiemäßig optimalen Druckbedingungen arbeiten. Sowohl der Saugdruck als auch der Verflüssigungsdruck werden durch von Spannungssignaleabgebenden Druckmessumformern gesteuert. Die Leistungsregelung kann nach Saugdruck P0, Medientemperatur S4 oder separatem RegelungsdruckPctrl (bei Kaskade) erfolgen.
Eigenschaften
- Leistungsregelung von bis zu 10 Verdichtern
- Bis zu 3 Entlastungsventile pro Verdichter
- Ölmanagement. Gemeinsame oder individuelle Steuerung aller Ölventile des Verdichters. Sammlerdruckregelung.
- Drehzahlregelung von 1 oder 2 Verdichtern
- Bis zu 6 Sicherheitseingänge pro Verdichter
- Möglichkeit für Leistungsbegrenzung um Verbrauchspitzen zu minimieren
- Wenn die Verdichter nicht starten können andere Regler darüber signalisiert werden, um die elektronischen Expansionsventile zu schließen.
- Regelung der Flüssigkeitseinspritzung in die Saugleitung
- Start/Stopp der Flüssigkeitseinspritzung im Wärmetauscher (Kaskade)
- MT/LT - Koordination zwischen Regler in Kaskaden Regelung
- Sicherheitsüberwachung von Hochdruck / Niederdruck / Druckrohrstemperatur.
- Leistungsregelung von bis zu 8 Lüftern
- Fließender Sollwert gemäß Außentemperatur
- Wärmerückgewinnungsfunktion
- CO2-Gaskühlerregelung und Sammlerregelung
- Parallel-Verdichtung in einer transkritischen CO2-Anlage
- Stufenschaltung, Drehzahlregelung oder Kombination
- Sicherheitsüberwachung von Lüftern
- Der Zustand der Aus- und Eingänge wird mittels Leuchtdioden auf der Apparatfront angezeigt.
- Alarmsignale lassen sich vom Datenkommunikation generieren.
- Alarme kommen mit Text zur Anzeige, was die Alarmursache eindeutig erkennbar macht.
- Sowie einige ganz separate Funktionen, die von der Regelung völlig unabhängig sind – u.a. Alarm-, Thermostat- und Druckschalter und PIRegelungsfunktion.
AK-PC 772A ist eine komplette Regeleinheit zur Leistungsregelung von Verdichtern und Gaskühlern in kleinen CO2-Kälteanlagen. Entweder als ein Verdichter und Verflüssigersteuerung an MT oder als ein Boostersystem. Dort kann eine Regelung mit Paral-lelverdichter eingesetzt werden. Der Regler ist mit Ölsteuerung, Wärmerückgewinnungsfunktion und CO2 Gas Druckregelung.Die Regler können zusätzlich zur Leistungsregelung anderen Reg-lern über Betriebszustände Signal geben, z.B. Zwangsschließung von Expansionsventilen, Alarmsignale und Alarmmitteilungen.Hauptfunktion des Reglers ist es, Verdichter und Gaskühler so zu steuern, dass sie ständig unter den energiemäßig optimalen Druckbedingungen arbeiten. Sowohl der Saugdruck als auch der Gasdruck werden durch von Spannungssignale abgebenden Druckmessumformern und Tem-peraturfühlern gesteuert.
