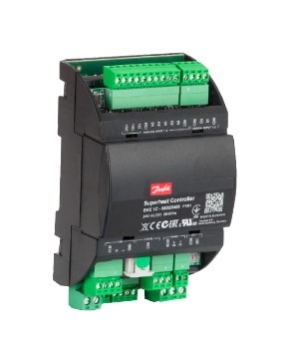

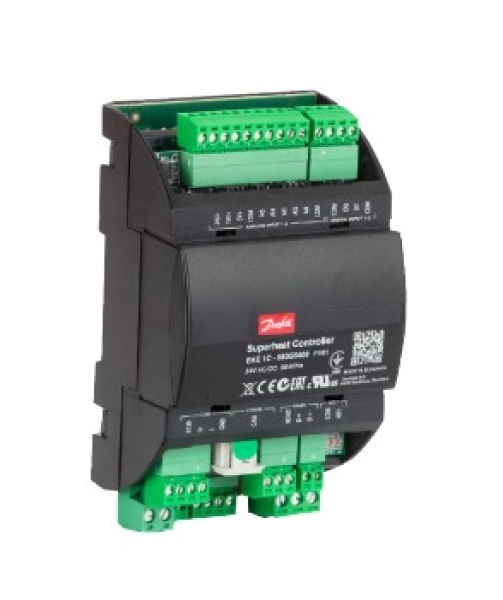

Danfoss Überhitzungsregler EKE 1C 24V 080G5400
Elektronisch / Überhitzungsregler
Danfoss Überhitzungsregler EKE 1C 24V 080G5400
Hersteller: Danfoss
Beschreibung
Der EKE 1C ist das Premium-Model. Hier ist einfache Überhitzungsregelung für 1 Ventil möglich, jedoch MOD-BUS Anbindung integriert und für alle Druckmessumformer und Temperaturfühler (NTC/PTC) kompatibel. Überhitzungsregler EKE 1C 24V (080G5400). Der flexible vorprogrammierte EKE 1 Überhitzungsregler von Danfoss bietet ultimative Kontrolle für Ihre Überhitzungsregelung am Verdampfer mit genauer Anpassung an die Betriebsbediengungen der Anlage. EKE ist Ideal für die Steuerung der Überhitzung am Verdampfer von kommerziellen Klimageräten und Kühlungsanwendungen, ein Regler für alle elektronischen Schrittmotorventile aus dem Hause
Danfoss ETS6, ETS Baureihe, ETS-C (Colibri), KVS, CCM, CCMT und CTR. Im System werden mit minimalen Aufwand Betriebskosten von bis zu 20% reduziert. Durch die patentierte adaptive Überhitzungsregelung aus dem Hause Danfoss wird der Verdampfer immer optimal befüllt und somit arbeitet dieser betriebssicher bei jedem Anwendungsfall. Damit können Betriebskosten eingespart werden.
Achtung Hinweis: Für die Inbetriebnahme ist ausschließlich das Display notwendig. Für Anwendungen die eine Programmierung über Computer benötigen, wird das im Zubehör ersichtliche "Danfoss Gateway" zwingend erforderlich.Merkmale / Vorteile:Energieversorgung:
- Einfach Verkabelung durch Steckerverbinder
- Erhöhte Systemrobustheit
- 24V AC oder 24V DC: Flexibilität bei der Auswahl verschiedener Transformatoren.
Ventiltreiber:
- Steuert bipolare und unipolare Ventile mit wählbarer Ansteuerung Methode.
- Bis zu 1,0 A max. Spitzenwert und 750 mA RMS-Strom pro Wicklung: Kompatibilität mit mehr Ventilen.
- Mikroschrittansteuerung: Erhöht die Systemleistungen, verglichen mit anderen Ansteuerungsmethoden.
- Es beseitigt das Geräusch-, Resonanz- und Vibrationsproblem und erhöht die Schrittgenauigkeit und Auflösung.
Service:
- Plug-and-Play-Installation. Einfache und schnelle Konfiguration über Wizard.
- Kostenlose Kommunikationssoftware für Setup und Datenprotokollierung.
Analoge Eingänge:
- Verschiedene programmierbare Eingänge verfügbar
- Differentialer-Niederspannungseingang verfügbar.
- Flexible Wahl des Überhitzungssensors: PT1000 oder NTC.
- Hohe Präzision und Genauigkeit für jeden gewählten Eingangstyp.
- Starke und effiziente Lärm- und Störungsfilter.
Digitale Eingänge:
- Stellt die schnelle Eingabe bereit, um eine auswählbare Aktion einzuleiten.
- Bis zu 3 digitale Eingänge.
Benutzeroberfläche: Externes Display
- High-End-Design mit flexiblem großem Grafikdisplay.
- Tastatur mit sechs Tasten.
Verbindungsmöglichkeiten:
- CAN / CAN RJ / MODBus RS485 RTU (EKE 1B / EKE 1C)
Key Software:
- Energiesparende Überhitzungsregler Logik: Minimale stabile Überhitzung
- Sicherheitsschutz: MOP, LOP, min. S4, HCTP, SH schließen.
- Verbesserter Schnellstart mit schneller Temperaturabsenkzeit.
- Eigenschaftsfokusierung auf spezifische Anwendungen, z. B. Wärmepumpen, Kühler.
- Stellt die Langlebigkeit des Stepperventils sicher.
Eigenschaften
Datenkommunikation
Eingänge:
Temperaturfühler Typ:
- PT1000
- NTC 10K, type EKS
- NTC 10K, type ACCPBT
- NTC 10K, type Sensata
Drucktransmitter-Typen:
- Ratiometrisch 0,5 - 4,5V DC
- 0 - 20 mA Signal
- 1 - 5V / 0 - 10V
Anzahl Temperatursensoren:
3 Anzahl Drucksensoren: 2
Auslesung der Sensorwerte: über MODbus
Gemeinsames Drucksignal: über verkabelten CAN-Bus
Externe Referenz:
- 4 - 20 mA
- 0 - 20 mA
- Benutzerdefinierter Strom
- 0 - 10V
- 1 - 5V
- Benutzerdefinierte Spannung
Anzahl der externen Referenz: 1
Transportemperatur in °C: -30 bis 80
