Danfoss Scroll Verdichter R407C HRP060T5LP6 230V 121L1606
Vollhermetisch / Scroll

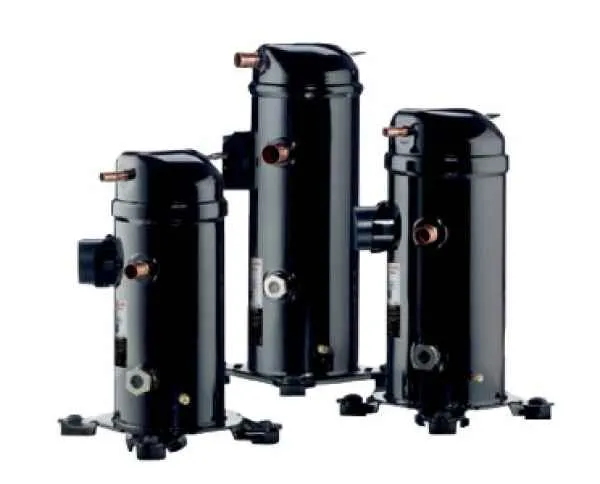

Danfoss Scroll Verdichter SY300A4PBI Rotalock 400V
Bestell-Nr.: 107.2564 Hersteller: Danfoss
Beschreibung
In einem Danfoss Performer® Scroll-Verdichter erfolgt die Verdichtung zwischen zwei Scroll-Elementen, die im oberen Bereich des Verdichtergehäuses über dem Motor angeordnet sind (siehe nebenstehende Darstellung). Der Sauggasstutzen des Verdichters befindet sich im unteren Bereich des Gehäuses. Das Sauggas gelangt in das großvolumige Verdichtergehäuse und wird über seitliche Öffnungen des Motorschildes über den Motor geführt. Mitgerissene Öltropfen werden aus dem Sauggas separiert und gelangen in den Ölsumpf. Das über den Motor geführte Sauggas kühlt den Motor und wird anschließend in die Scroll-Einheit geleitet. Das Verdichtungssystem besteht aus 2 Scrolls (Spiralen), einem orbitierenden Scroll und einem festen Scroll. Die Zeichnung auf Seite 5 erläutert den Verdichtungsprozeß. Die obere Spirale, die den Druckgasauslaß enthält, ist feststehend, während die untere Spirale eine Exzenterbewegung ausführt. Die beiden Spiralen werden in einem festen Winkelverhältnis (180°) durch eine spezielle Antriebseinheit gehalten. Wenn sich die untere Spirale in der oberen bewegt, entstehen sichelförmige Verdichtungsräume, deren Volumen sich bis zum Zentrum der Spiralen verringert.Während eines gleichmäßigen Arbeitsprozesses der beiden sich ineinander bewegenden Spiralen gehen Ansaugung,Verdichtung und Ausstoß gleichzeitig vonstatten. Drei Umdrehungen werden benötigt, um das Volumen vollständig zu verdichten, was eine gleichmäßige und sanfte Verdichtung mit sich bringt. Am Austritt des Scroll befi ndet sich ein Rückschlagventil. Dieses schützt den Verdichter bei Abschalten vor Rückwärtslauf. Der Druckgasstutzen befi ndet sich seitlich oben am Verdichtergehäuse.
