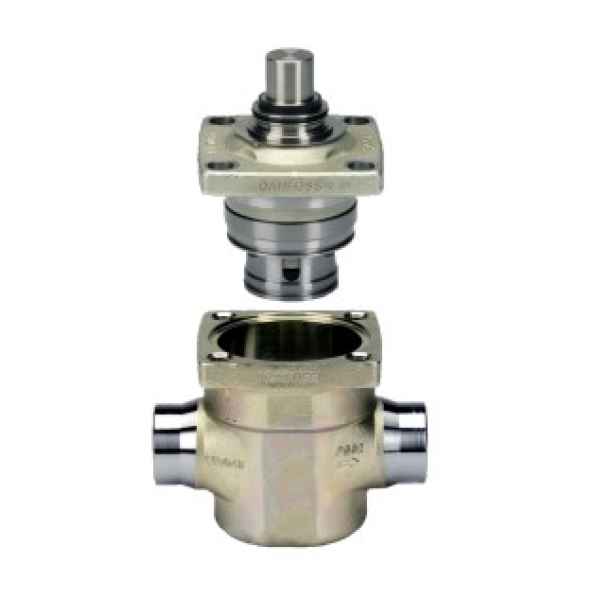

Danfoss Motorventil o.Stellmotor ICM65-B 76mm 027H6009
Kältemittelregler / Hauptventile/ Pilotventile
Danfoss Motorventil o.Stellmotor ICM50-B 54mm 027H5007
Bestell-Nr.: 226.1240 Hersteller: Danfoss
Beschreibung
ICM-Ventile sind zur Regelung von Expansionsprozessen in Flüssigkeitsleitungen oder zur Regelung des Drucks oder der Temperatur in Pumpenrücklaufleitungen, Saugleitungen oder Druckleitungen ausgelegt. ICM-Ventile sind so konstruiert, dass die Öffnungs- und Schließkräfte ausgeglichen sind. Deshalb sind nur drei Größen von ICAD-Stellmotoren für die komplette ICM Baureihe von DN 20 bis DN 150 erforderlich. Die ICMMotorventil- und ICADStellmotor- Baugruppen sind eine äußerst kompakte Einheit mit kleinen Abmessungen. ICM sind direkt wirkende Motorventile, die von einem Stellmotor, Typ ICAD, angetrieben werden.
Eigenschaften
- Ausgelegt für Industriekälteanwendungen für einen max. Betriebsdruck von 52 bar
- ICM 20-65: Einsetzbar für alle gebräuchlichen Kältemittel einschließlich R717 und R744 (CO2) sowie nicht korrosive Gase/Flüssigkeiten
- Direktgekoppelte Anschlüsse
- Anschlussausführungen sind Anschweißende, Schweißmuffe, Löt- und Gewindeanschlüsse
- Gehäuse aus Tieftemperaturstahl
- Geringes Gewicht und kompakte Bauweise
- Regelkegel mit V-Anschluss optimiert die Regelgenauigkeit besonders bei Teillast
- Kavitationsbeständiger Ventilsitz an A-Kegeln
- Modulares Konzept
- Jedes Ventilgehäuse ist mit mehreren unterschiedlichen Anschlusstypen und -größen erhältlich
- Umbau des ICM-Motorventils in ICS Servoventil möglich
- Manuelles Öffnen über ICAD oder Mehrfunktionswerkzeug möglich
- PTFE-Sitz sorgt für ausgezeichnete Dichtigkeit des Ventils
- Magnetkupplung – echte hermetische Kapselung
ICM-Ventile sind zur Regelung von Expansionsprozessen in Flüssigkeitsleitungen oder zur Regelung des Drucks oder der Temperatur in Pumpenrücklaufleitungen, Saugleitungen oder Druckleitungen ausgelegt. ICM-Ventile sind so konstruiert, dass die Öffnungs- und Schließkräfte ausgeglichen sind. Deshalb sind nur drei Größen von ICAD-Stellmotoren für die komplette ICM Baureihe von DN 20 bis DN 150 erforderlich. Die ICM-Motorventil- und ICADStellmotor- Baugruppen sind eine äußerst kompakte Einheit mit kleinen Abmessungen. ICM sind direkt wirkende Motorventile, die von einem Stellmotor, Typ ICAD, angetrieben werden.
