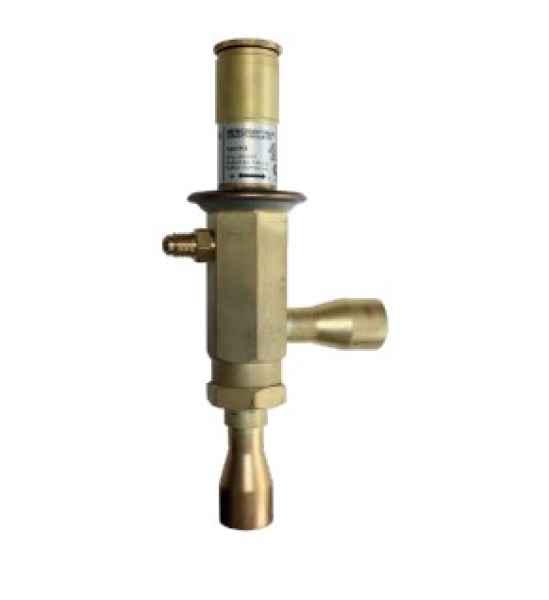

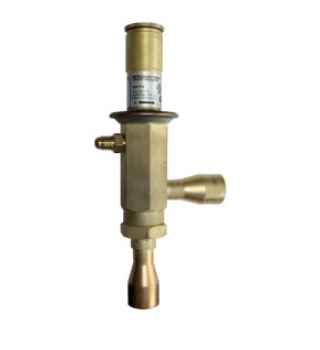

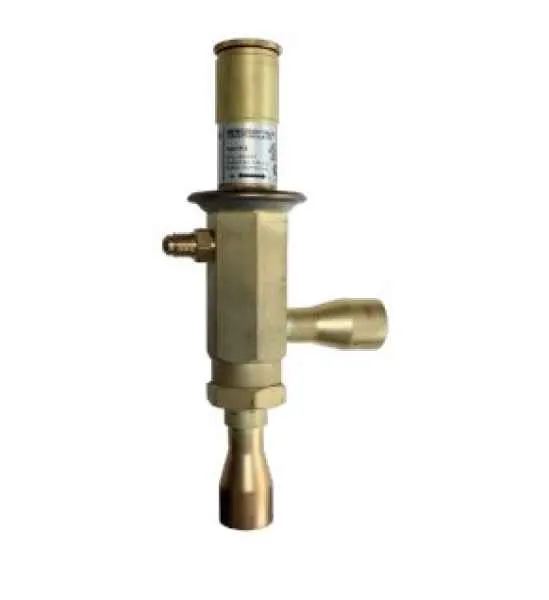

Danfoss Leistungsregler CPCE15 Löt 034N0083
Bestell-Nr.: 226.0408 Hersteller: Danfoss
Beschreibung
CPCE dient als Leistungsregler zur Anpassung der Verdichterleistung an die tatsächliche Verdampferlast. Der CPCE wird in einem Bypass zwischen der Nieder- und Hochdruckseite bei Kältesystemen eingebaut. Er ist besonders ausgelegt für die Heißgaseinleitung zwischen dem Verdampfer und dem thermostatischen Expansionsventil. Die Einspritzung sollte durch einen Heißgasmischer Typ LG erfolgen.
Dimensionierung und LeistungFür die Wahl eines CPCE-Leistungsreglers sollten folgende Angaben über die Kälteanlage vorliegen:
- Kältemittel
- Min. Sauggastemperatur tS
- Verdichterleistung PV bei min. Sauggastemperatur
- Min. Verdampferleistung Q0
- Verflüssigungstemperatur tk
Die Reglerleistung kann danach als die Verdichterleistung minus der Verdampferleistung bei minimaler Sauggastemperatur und Verflüssigungstemperatur berechnet werden. Der Heißgasmischer LG wird nach den Anschlussstutzen bemessen. Die Leistungen sind durch eine Senkung des Saugdrucks / der Sauggastemperatur um DtS = 4K entstanden. Die angegebenen Sauggastemperaturen sind Minimalwerte, d.h. Werte nach der Senkung. Die angegebenen Leistungen setzen sich aus der Heißgasleistung des CPCE-Reglers sowie aus der zusätzlichen Leistung zusammen, die das thermostatische Expansionsventil aufbringt, um die Überhitzung über den Verdampfer konstant zu halten.
Eigenschaften
- Hervorragende Regelgenauigkeit
- Der direkte Anschluss an die Saugleitung regelt die Heißgaseinleitung unabhängig vom Druckabfall im Verdampfer
- Der LG gewährleistet eine homogene Vermischung von flüssigen und gasförmigen Kältemitteln in den Verdampfer
- Verwendbar für R 22, R 134a, R 404A, R507, R407C und andere fluorierte Kältemittel
- Durch die Beimischung von Heißgas in den Verdampfer wird ein besserer Öltransport zum Verdichter erzielt
- Schutz gegen zu niedrige Verdampfungstemperatur d.h. er verhindert die Vereisung des Verdampfers
- LG allein kann zur Beimischung von Heißgas bei der Heißgasabtauung verwendet werden
- Regelbereich: 0 bis 6 bar
- Maximale Medientemperatur: 140 °C
- Zul. Betriebsüberdruck: 21,5 bar
- Maximaler Prüfdruck: 28 bar
