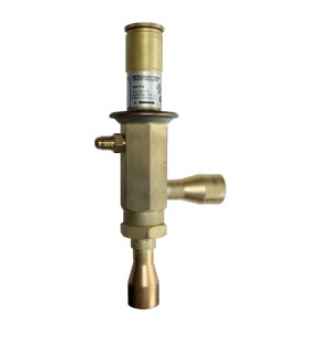

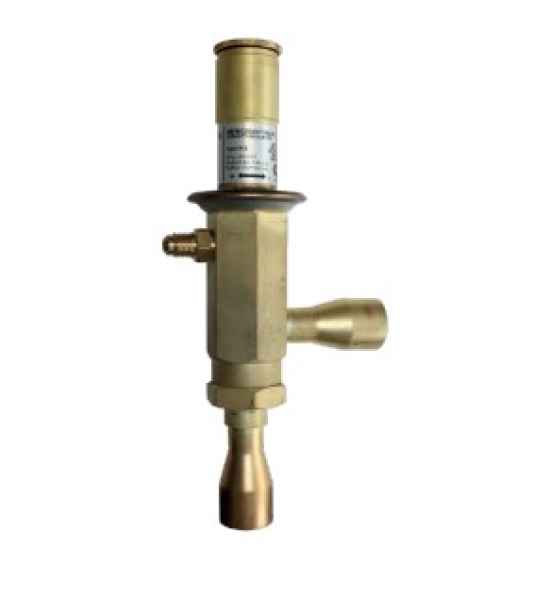

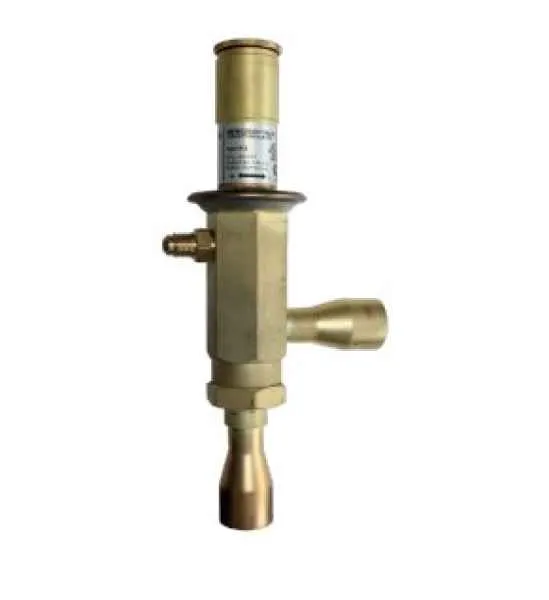

Danfoss Leistungsregler CPCE15 Löt 034N0083

Danfoss Leistungsregler CPCE15 Löt 034N0083

Inuit Kälte & Klimatechnik GmbH – Ihr Partner für Klimaanlagen, Kältetechnik & Einbau + MontageCPCE dient als Leistungsregler zur Anpassung der Verdichterleistung an die tatsächliche Verdampferlast. Der CPCE wird in einem Bypass zwischen der Nieder- und Hochdruckseite bei Kältesystemen eingebaut.Er ist besonders ausgelegt für die Heißgaseinleitung zwischen dem Verdampfer und dem thermostatischen Expansionsventil. Die Einspritzung sollte durch einen Heißgasmischer Typ LG erfolgen.Dimensionierung und LeistungFür die Wahl eines CPCE-Leistungsreglers sollten folgende Angaben über die Kälteanlage vorliegen:KältemittelMin. Sauggastemperatur tSVerdichterleistung PV bei min. SauggastemperaturMin. Verdampferleistung Q0Verflüssigungstemperatur tkDie Reglerleistung kann danach als die Verdichterleistung minus der Verdampferleistung bei minimaler Sauggastemperatur und Verflüssigungstemperatur berechnet werden.Der Heißgasmischer LG wird nach den Anschlussstutzen bemessen.Die Leistungen sind durch eine Senkung des Saugdrucks / der Sauggastemperatur um DtS = 4K entstanden. Die an­gegebenen Sauggastemperaturen sind Minimalwerte, d.h. Werte nach der Senkung.Die angegebenen Leistungen setzen sich aus der Heißgasleistung des CPCE-Reglers sowie aus der zusätzlichen Leistung zusammen, die das thermostatische Expansionsventil aufbringt, um die Überhitzung über den Verdampfer konstant zu halten.
