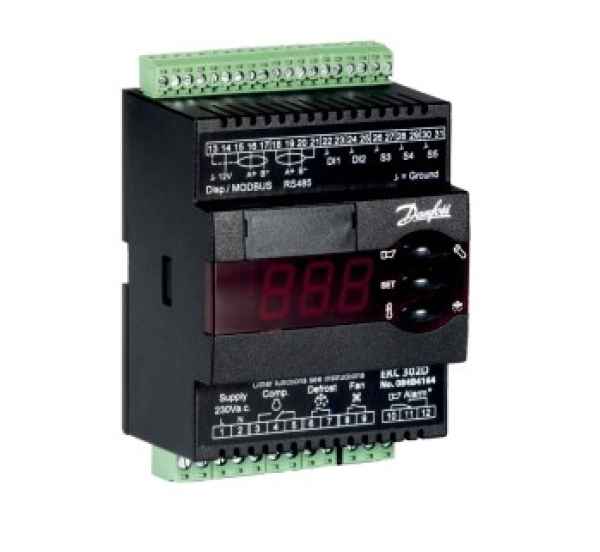

Danfoss Kühlstellenregler o.Fühler EKC 302D 230V 084B4164
Elektronisch / Kühlstellenregler
Danfoss Kühlstellenregler o.Fühler EKC 302D 230V 084B4164
Hersteller: Danfoss
Beschreibung
Anwendung:- Dieser Kühlstellenregler dient zur Temperaturregelung von Kühlmöbeln in Supermärkten.
- Mit den vielen vordefi nierten Anwendungen bieten sich mit dem Regler mehrere Einsatzmöglichkeiten. Große Flexibilität sowohl bei Neuinstallationen als auch beim Service von Kälteanlagen.
Prinzip:Der Regler enthält eine Temperaturregelungsfunktion, die mit Istwerten von einem oder zwei Temperaturfühlern versorgt wird. Die Thermostatfühler sind entweder im Kaltluftstrom nach dem Verdampfer (S4), im Rückluftstrom unmittelbar vor dem Verdampfer (S3) oder an beiden Stellen anzubringen. Mit einer Einstellung wird festgelegt, welchen Einfl uss die beiden Signale auf die Regelung haben sollen. Die Abtautemperatur lässt sich direkt im Regler auslesen (Signal vom Abtaufühler (S5) oder indirekt über die Luftaustrittstemperatur (S4)). 4 Relais schalten die gewünschten Funktionen — abhängig von den gewählten Anwendungen.
Folgende Möglichkeiten bestehen:
- Kühlung (Verdichter oder Magentventil)
- Lüfter
- Abtauung
- Rahmenheizung
- Alarm
- Licht
Anwendung:• Dieser Kühlstellenregler dient zur Temperaturregelung von Kühlmöbeln in Supermärkten.• Mit den vielen vordefi nierten Anwendungen bieten sich mit dem Regler mehrere Einsatzmöglichkeiten. Große Flexibilität sowohl bei Neuinstallationen als auch beim Service von Kälteanlagen.Prinzip:Der Regler enthält eine Temperaturregelungsfunktion, die mit Istwerten von einem oder zwei Temperaturfühlern versorgt wird. Die Thermostatfühler sind entweder im Kaltluftstrom nach dem Verdampfer (S4), im Rückluftstrom unmittelbar vor dem Verdampfer (S3) oder an beiden Stellen anzubringen. Mit einer Einstellung wird festgelegt, welchen Einfl uss die beiden Signale auf die Regelung haben sollen.Die Abtautemperatur lässt sich direkt im Regler auslesen (Signal vom Abtaufühler (S5) oder indirekt über die Luftaustrittstemperatur (S4)).4 Relais schalten die gewünschten Funktionen — abhängig von den gewählten Anwendungen.Folgende Möglichkeiten bestehen:• Kühlung (Verdichter oder Magentventil)• Lüfter• Abtauung• Rahmenheizung• Alarm• Licht
