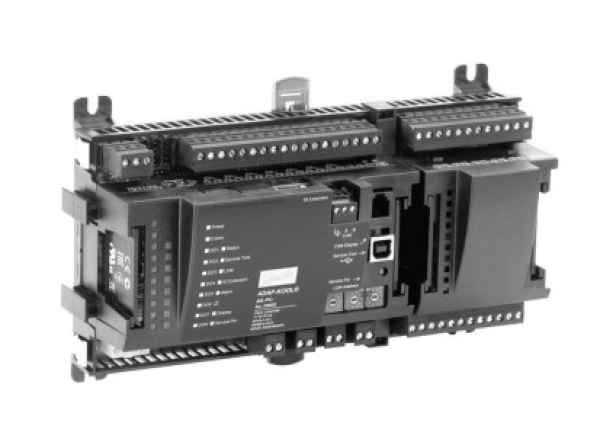

Danfoss Kaskadenverbundregler AK-PC 783A 080Z0193
Elektronisch / Verbundregler/ Leistungsregler
Danfoss Verbundregler AK-PC 782A CO2 Boosteranlagen 080Z0192
Hersteller: Danfoss
Beschreibung
AK-PC 782A sind komplette Regeleinheiten zur Leistungsregelung von Kompressoren und Kondensatoren in einem transkritischen CO2-Booster-Systemmit Parallelkompressor. Die Steuerung ist mit Ölmanagement, Wärmerückgewinnungsfunktion und CO2-Gasdrucksteuerung ausgestattet. Zusätzlich zurKapazitätssteuerung können die Steuerungen anderen Steuerungen Signale über den Betriebszustand geben, z. Zwangsschließung vonExpansionsventilen, Alarmsignalen und Alarmmeldungen.
Die Hauptfunktion der Steuerung besteht darin, Kompressoren und Kondensatoren so zu steuern, dass der Betrieb jederzeit unter den energieoptimalenDruckbedingungen erfolgt. Sowohl der Saugdruck als auch der Kondensationsdruck werden durch Signale von Druckmessumformern gesteuert. DieKapazitätssteuerung muss durch den Saugdruck P0 erfolgen. (Das P0-Signal für den Parallelkompressor wird vom Druckmessumformer am Empfänger geliefert).Der AK-PC 783A ist eine komplette Regeleinheit zur Leistungsregelung von Verdichtern und Verflüssigern in Kälteanlagen mit Kaskadenfunktion.Der Regler AK-PC 783A steuert den Hochdruckkreislauf, Niederdruckkreislauf und Kaskadenkreislauf. Weiteres ist der Regler mit Ölsteuerung bzw. einfacher Wärmerückgewinnungsfunktion ausgestattet. Außerdem übernimmt er die Koordinierung zwischen der Hochdruck- und Niederdruckregelung. Die Regler können zusätzlich zur Leistungsregelung anderen Reglern über Betriebszustände Signal geben, z.B. Zwangsschließung von Expansionsventilen, Alarmsignale und Alarmmitteilungen. Hauptfunktion des Reglers ist es, Verdichter und Verflüssiger so zu steuern, dass sie ständig unter den energiemäßig optimalen Druckbedingungen arbeiten. Sowohl der Saugdruck als auch der Verflüssigungsdruck werden durch von Spannungssignale abgebenden Druckmessumformern gesteuert. Die Leistungsregelung erfolgt nach Saugdruck P0 an den beiden Kreisen. Die Kaskadensteuerung erfolgt in Übereinstimmung mit zwei Temperaturfühlern.
