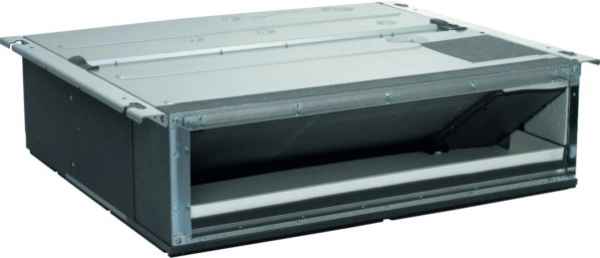

Produkteigenschaften Innengerät
- Gerät nicht sichtbar, da es in die Zwischendecke installiert wird: nur Ansaug- und Ausblasgitter sind sichtbar
- Kompakte Abmessungen; kann leicht in Zwischendecken von lediglich 240 mm Höhe eingebaut werden
- Mit einem mittleren externen statischen Druck von bis zu 40 Pa kann das Gerät mit flexiblen Kanälen verschiedenster Länge eingesetzt werden
- Vereinheitlichte Baureihe von Innengeräten für R32 und R410A
- Selbstreinigender Filter als Option gewährleistet durch regelmäßige Filterreinigung maximale Effizienz, Komfort und Zuverlässigkeit
- Mehrbereichs-Bausatz ermöglicht mehrere individuell geregelte Klimatisierungszonen, die über ein Innengerät bedient werden
- Daikin Residential Controller: Regeln Sie Ihr Innengerät von jedem Standort aus über eine App, Ihr lokales Netzwerk oder Internet.
- Sprachsteuerung wesentlicher Funktionen wie Solltemperatur, Betriebsart, Ventilatordrehzahl usw. via Amazon Alexa oder Google Assistant
- Niedriger Energieverbrauch dank Gleichstrom-Ventilatormotor

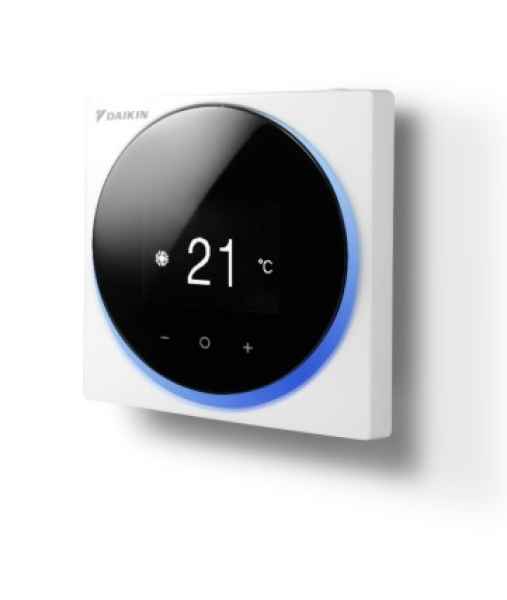

Daikin Residential Controller
Regeln Sie Ihr Raumklima von jedem Standort aus über Smartphone oder Tablet.
Nur Lüften
Das Gerät kann auch nur als Ventilator genutzt werden, ohne dabei die Luft zu heizen oder zu kühlen.
Ventilatordrehzahlstufen (3 Stufen)
Die Ventilatordrehzahl kann auf eine der angegebenen Drehzahlstufen eingestellt werden.
Entfeuchtungsprogramm
Ermöglicht die Verminderung des Feuchtigkeitsniveaus in einem Raum ohne Veränderung der Raumtemperatur.
Luftfilter
Entfernt Staubpartikel aus der Luft, um eine Versorgung mit Reinluft zu gewährleisten.
Wochen-Zeitschaltuhr
Kann auf einen Start von Heizbetrieb oder Kühlbetrieb zu einem bestimmten Zeitpunkt am Tag oder in der Woche eingestellt werden.
24-Stunden-Timer
Kann über 24 Stunden zu jedem Zeitpunkt zum Starten des Betriebs eingestellt werden
Infrarot-Fernbedienung
Startet, stoppt und reguliert die Klimaanlage aus der Ferne.
Verkabelte Fernbedienung
Startet, stoppt und reguliert die Klimaanlage.
Zentrales Schaltfeld
Startet, stoppt und reguliert mehrerer Klimaanlagen von einem zentralen Punkt aus.
Automatischer Wiederanlauf
Nach einem Stromausfall nimmt das Gerät automatisch wieder den Betrieb mit den ursprünglichen Einstellungen auf.
Selbstdiagnose
Vereinfacht die Wartung, indem jede Systemstörung und jede Betriebsunregelmäßigkeit angezeigt wird.
Multisplit-Anwendung
Bis zu 5 Innengeräte können an ein einziges Multisplit- Außengerät angeschlossen werden, auch wenn es sich dabei um Geräte mit unterschiedlichen Leistungen handelt. Alle Innengeräte können in derselben Betriebsart (Kühlen oder Heizen) individuell betrieben werden.
Selbstreinigender Filter
Der Filter reinigt sich automatisch selbst. Einfachheit der Unterhaltung bedeutet, eine optimale Energieeinsparung und maximalen Komfort, ohne dass teure oder zeitaufwendige Wartungsarbeiten notwendig sind.
Mehrbereichs-Betrieb
Ermöglicht das Einrichten von bis zu 6 eigenständig regelbaren Klimatisierungsbereichen an einem einzigen Innengerät

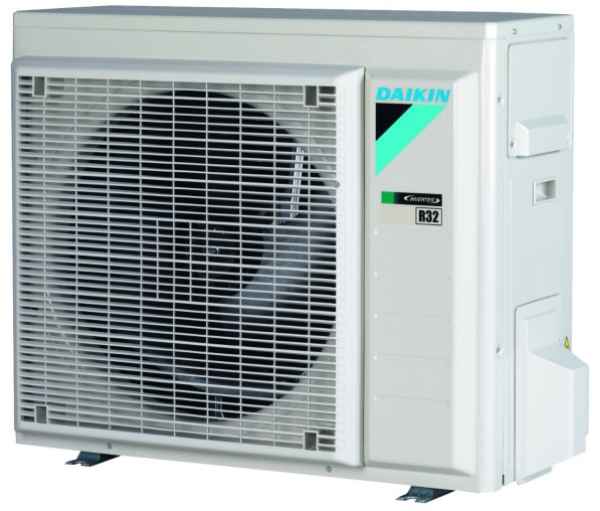

Produkteigenschaften Außengerät
- Mit einer Entscheidung für eine Anlage mit R-32 verringern sich die Auswirkungen auf die Umwelt auf 68 % im Vergleich zu Anlagen mit R-410A. Dank der hohen Energieeffizienz sinkt der Energieverbrauch unmittelbar.
- Daikin Außengeräte haben ein gefälliges Design und sind robust und können auf dem Dach oder auf der Terrasse oder einfach an eine Wand montiert werden.
- Außengeräte sind mit einem Swingverdichter ausgestattet, der sich durch einen niedrigen Geräuschpegel und äußerst geringen Energieverbrauch auszeichnet
- Außengeräte für Split-Anwendung
- Mit Korrosionsschutz behandelte Wärmetauscherrippe im Außengerät
-
Flüsterbetrieb des Außengeräts
Flüsterbetriebstaste auf der Fernbedienung senkt die Betriebsgeräusche des Außengeräts um 3 dB(A), um eine Ruhestörung für Nachbarn zu vermeiden.
Technische Daten Innengerät
| Leistungsaufnahme | Kühlung | Nom. | kW | 0.036 | |
| Heizen | Nom. | kW | 0.036 | ||
| Abmessungen | Gerät | Höhe | mm | 200 | |
| Breite | mm | 750 | |||
| Tiefe | mm | 620 | |||
| Kompaktgerät | Höhe | mm | 266 | ||
| Breite | mm | 922 | |||
| Tiefe | mm | 768 | |||
| Gewicht | Gerät | kg | 21 | ||
| Kompaktgerät | kg | 24 | |||
| Wärmetauscher | Länge | mm | 500 | ||
| Reihen | Anzahl | 3 | |||
| Lamellenabstand | mm | 1.50 | |||
| Stufen | Anzahl | 12 | |||
| Durchgänge | Quantity | 2.0 | |||
| Rohrtyp | ø7 Hi-XD | ||||
| Lamelle | Typ | Mehrfach-Schlitzlamellen | |||
| Ventilator | Type | Sirocco-Ventilator | |||
| Luftstromvolumen | Kühlung | Hoch | m³/min | 8.7 | |
| Hoch | cfm | 307 | |||
| Medium | m³/min | 8.0 | |||
| Mittel | cfm | 282 | |||
| Niedrig | m³/min | 7.3 | |||
| Niedrig | cfm | 258 | |||
| Heizen | Hoch | m³/min | 8.7 | ||
| Hoch | cfm | 307 | |||
| Medium | m³/min | 8.0 | |||
| Mittel | cfm | 282 | |||
| Niedrig | m³/min | 7.3 | |||
| Niedrig | cfm | 258 | |||
| Externer statischer Druck (ESP) | Nom. | Pa | 30 | ||
| Ventilatormotor | Model | KFD-280-44-8A | |||
| Drehzahl | Steps | 3 | |||
| Kühlung | Hoch | U/min | 1,270 | ||
| Mittel | U/min | 1,180 | |||
| Niedrig | U/min | 1,090 | |||
| Heizen | Hoch | U/min | 1,270 | ||
| Mittel | U/min | 1,180 | |||
| Niedrig | U/min | 1,090 | |||
| Schallleistungspegel | Kühlung | dBA | 53.0 | ||
| Heizen | dBA | 53.0 | |||
| Schalldruckpegel | Kühlung | Hoch | dBA | 35.0 | |
| Medium | dBA | 33.0 | |||
| Niedrig | dBA | 27.0 | |||
| Heizen | Hoch | dBA | 35.0 | ||
| Mittel | dBA | 33.0 | |||
| Niedrig | dBA | 27.0 | |||
| Klasse | IP-X0 | ||||
| Kältemittel | Type | R-32, R-410A | |||
| Piping connections | Flüssigkeit | AD | mm | 6.35 | |
| Gas | AD | mm | 9.50 | ||
| Ableitung | VP20 (I.D. 20/O.D. 26) | ||||
| Heat insulation | Sowohl Flüssigkeits- als auch Gasleitungen | ||||
| Luftfilter | Type | Abnehmbar / Waschbar | |||
| Temperaturregelung | Mikrocomputerregelung | ||||
| Standardzubehör | Installationsanleitung | 1 | |||
| Bedienungsanleitung | 1 | ||||
| Isolierung für die Armatur | 1 | ||||
| Dichtungsmatte | 1 | ||||
| Klemmblech | 1 | ||||
| Kondensatschlauch | 1 | ||||
| Unterlegscheibe für Aufhängung | 8 | ||||
| Dichtungsmaterial | 2 | ||||
| Klemmen | 6 | ||||
| Unterlegscheibe für Befestigungsplatte | 4 | ||||
| Schrauben für Kanalflansche | 1 | ||||
| Luftfilter | 1 | ||||
| Spannungsversorgung | Phase | 1~ | |||
| Frequenz | Hz | 50 | |||
| Spannung | V | 220-240 | |||
| Hinweise | (1) - Siehe separate Zeichnung für die elektrischen Daten | ||||
Technische Daten Außengerät
| Casing | Colour | Elfenbeinweiß | |||
| Abmessungen | Gerät | Höhe | mm | 552 | |
| Breite | mm | 840 | |||
| Tiefe | mm | 350 | |||
| Kompaktgerät | Höhe | mm | 612 | ||
| Breite | mm | 906 | |||
| Tiefe | mm | 402 | |||
| Gewicht | Gerät | kg | 32 | ||
| Kompaktgerät | kg | 34 | |||
| Verpackung | Gewicht | kg | |||
| Wärmetauscher | Länge | mm | 805 | ||
| Reihen | Anzahl | 2 | |||
| Lamellenabstand | mm | 1.4 | |||
| Stufen | Anzahl | 24 | |||
| Durchgänge | Quantity | 3.1 | |||
| Rohrtyp | ø7 Hi-XD | ||||
| Lamelle | Typ | Waffelförmige Lamelle (PE) | |||
| Ventilator | Type | Flügelventilator | |||
| Luftstromvolumen | Kühlung | Nom. | m³/min | 36.0 | |
| Nom. | cfm | 1,271 | |||
| Heizen | Nom. | m³/min | 28.3 | ||
| Nom. | cfm | 999 | |||
| Ventilatormotor | Model | DFC05A3VA | |||
| Abgabe | W | 50 | |||
| Drehzahl | Kühlung | Hoch | U/min | 920 | |
| Nom. | U/min | 860 | |||
| Niedrig | U/min | 400 | |||
| Heizen | Hoch | U/min | 860 | ||
| Nom. | U/min | 800 | |||
| Niedrig | U/min | 400 | |||
| Verdichter | Model | 1YC25GXD#C | |||
| Ölmenge | cm³ | 375 | |||
| Compressor-=-Type | Vollhermetischer Schwingverdichter | ||||
| Ausgabe | W | 800 | |||
| Oil Type | FW68DA | ||||
| Betriebsbereich | Kühlung | Umgebung | Min. | °C TK | -10 |
| Max. | °C TK | 50 (4), 46 (5) | |||
| Heizen | Umgebung | Min. | °C TK | -20 (4), -15 (5) | |
| Max. | °C TK | 24 | |||
| Schalldruckpegel | Kühlung | Nom. | dBA | 49 | |
| Heizen | Nom. | dBA | 49 | ||
| Kältemittel | Type | R-32 | |||
| Füllmenge | kg | 0.76 | |||
| Füllmenge | TCO2-Äquivalent | 0.52 | |||
| Regelung | Expansionsventil | ||||
| GWP | 675 | ||||
| Piping connections | Flüssigkeit | AD | mm | 6 | |
| Gas | AD | mm | 9.50 | ||
| Ableitung | AD | mm | 18 | ||
| Leitungslänge | Max. | AG – IG | M | 20 | |
| System | Unbefüllt | M | 10 | ||
| Zusätzliche Kältemittelfüllmenge | kg/m | 0,02 (für Rohrleitungslängen über 10 m) | |||
| Niveauunterschied | IG - AG | Max. | M | 15 | |
| Heat insulation | Sowohl Flüssigkeits- als auch Gasleitungen | ||||
| Leistungsregelung | Method | Variabel (Inverter) | |||
| Standardzubehör | Ablassstopfen | 1 | |||
| Installationsanleitung | 1 | ||||
| Etikett für Kältemittelfüllmenge | 1 | ||||
| Mehrsprachige Etiketten über fluorierte Treibhausgase | 1 | ||||
| Spannungsversorgung | Phase | 1~ | |||
| Frequenz | Hz | 50 | |||
| Spannung | V | 220-240 | |||
| Verdrahtungsanschlüsse | Für Spannungsversorgung | Quantity | 3 | ||
| Remark | Inklusive Erdungskabel | ||||
| For connection with indoor | Anzahl | 4 | |||
| Remark | Inklusive Erdungskabel | ||||
| Strom - 50 Hz | Höchstamperezahl für Sicherung (MSiA) | A | 13 | ||
| Hinweise | (1) - Enthält fluorierte Treibhausgase | ||||
| (2) - Siehe separate Zeichnung für den Betriebsbereich | |||||
| (3) - Siehe separate Zeichnung für die elektrischen Daten | |||||
| (4) - Nur möglich in Kombination mit CTXM*N2V1B, ATXM*N2V1B, FTXM*N2V1B | |||||
| (5) - Nur möglich in Kombination mit CTXM*M2V1B, ATXM*M2V1B, FTXM*M2V1B, FVXM*FV1B, FCAG*AVEB, FFA*A2VEB9, FBA*A2VEB9, FHA*AVEB9, FDXM*F3V1B9, FNA*A2VEB9, ADEA*A2VEB | |||||
| Standardzubehör | Kondensatkappe (1) | ||||
| Kondensatkappe (2) | |||||
Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
