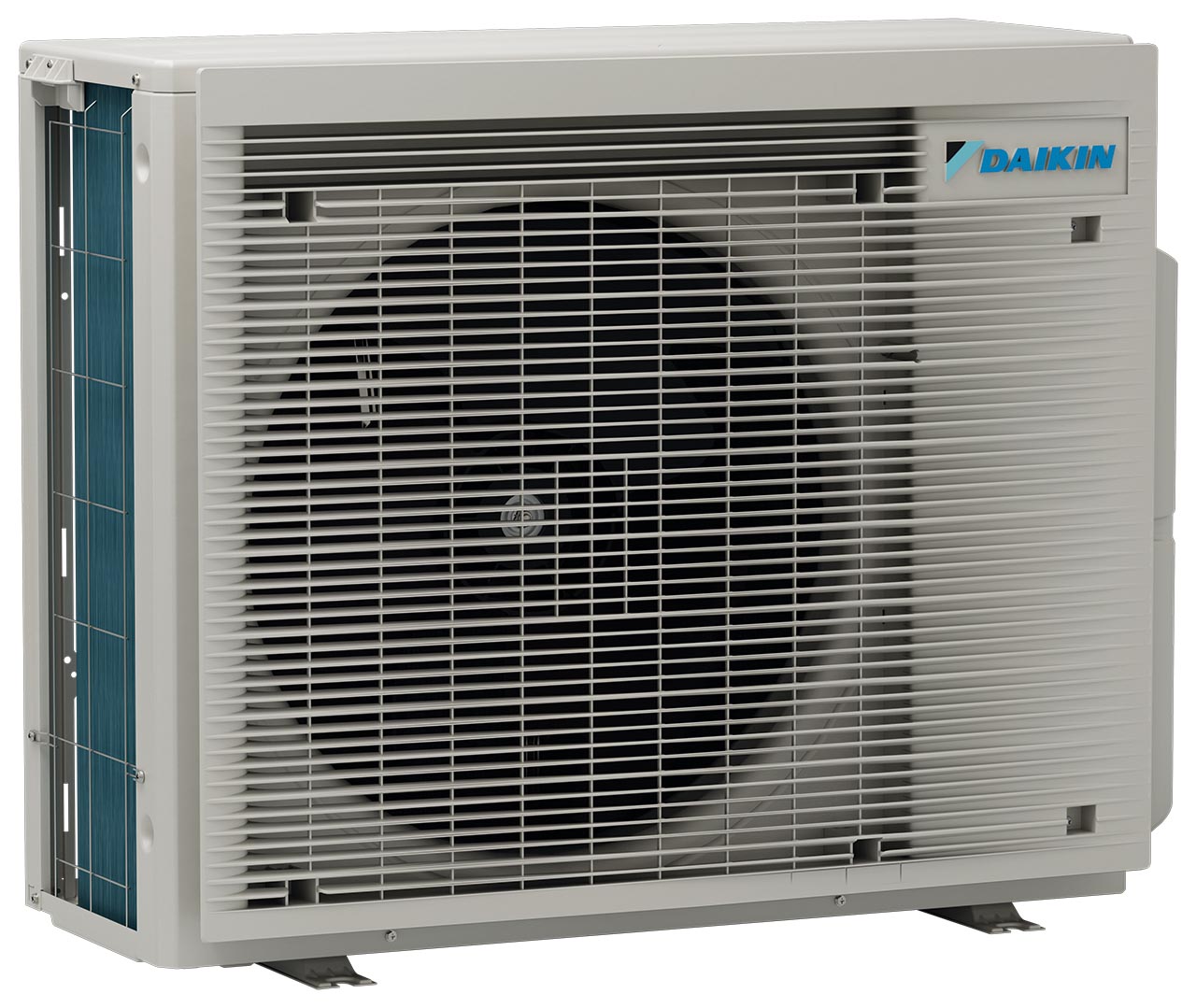

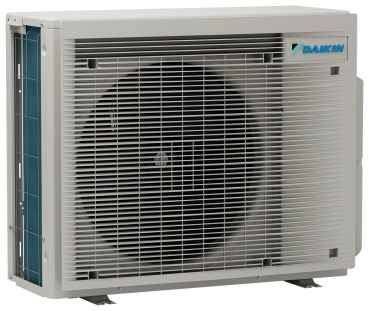

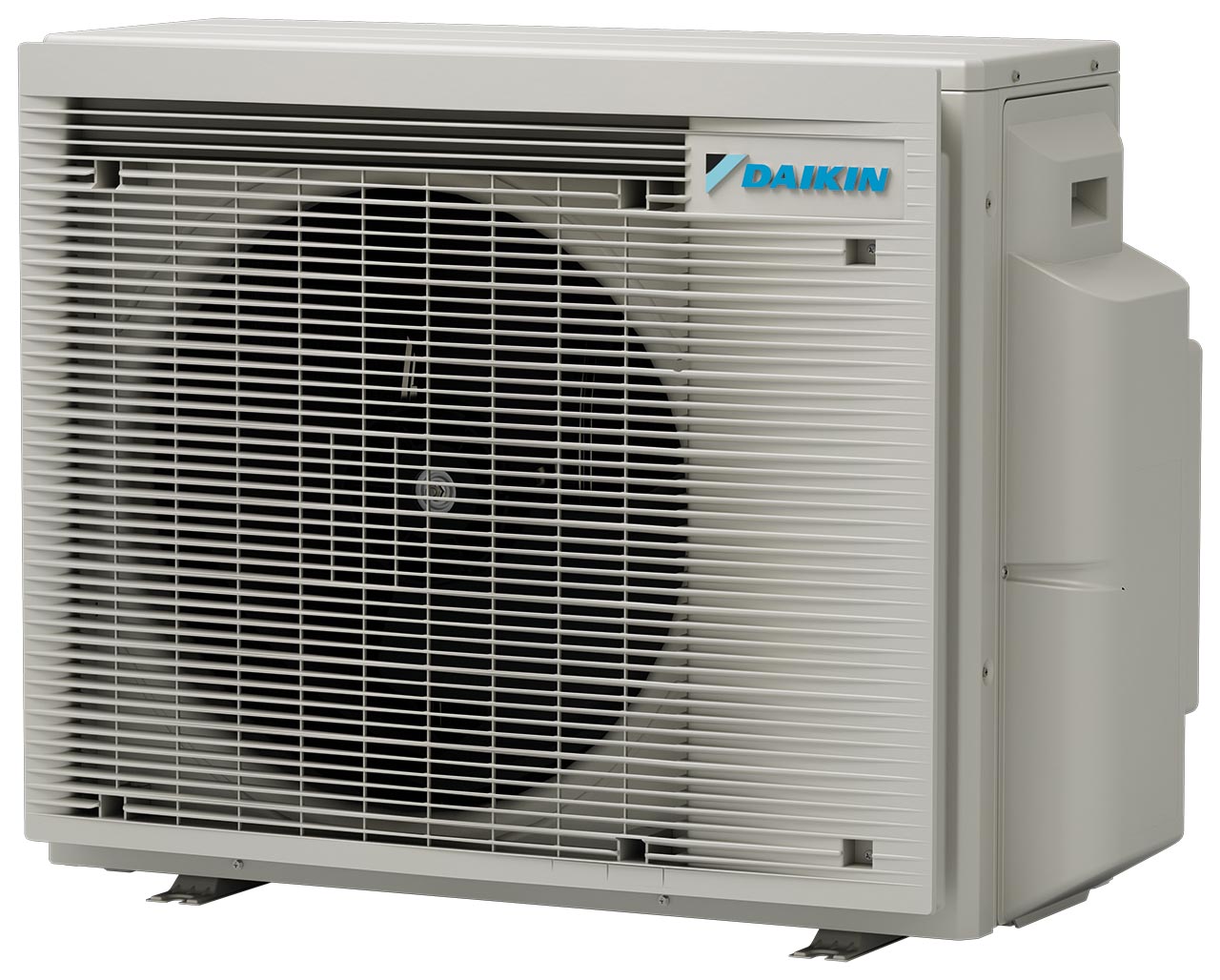

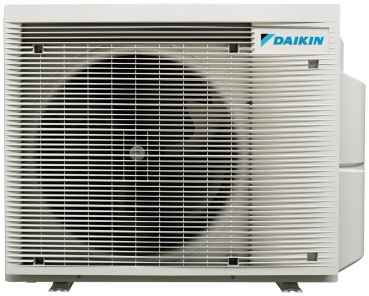

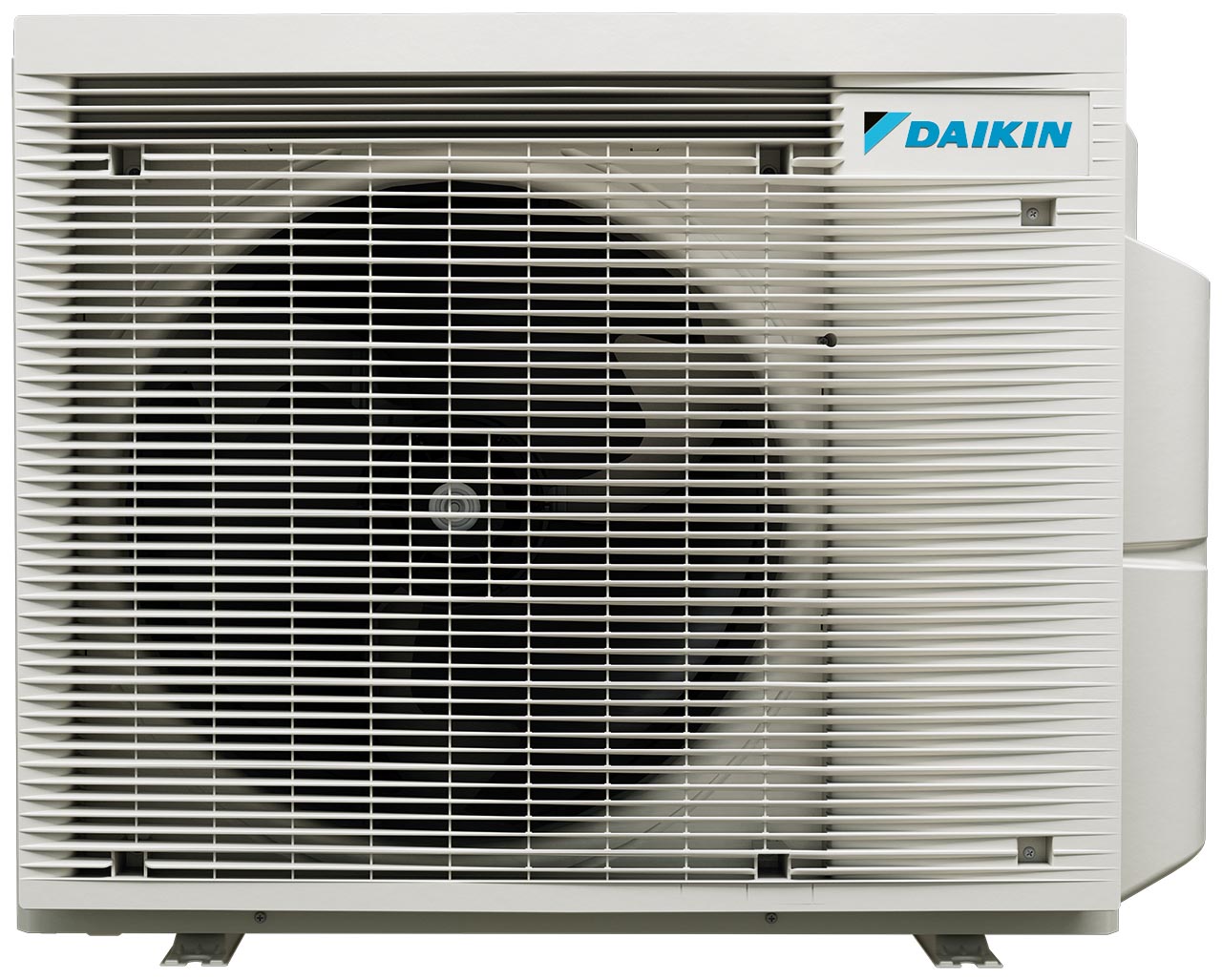

DAIKIN R-32 Multi-Split-Außengerät 2MXM40A9
Energieeffizientes Außengerät für 2 Innengeräte, zeichnet sich durch einen niedrigen Geräuschpegel aus
Geräteaufbau
DAIKIN Multi-Split-Außengerät als PAM-Inverter-gesteuerte Verdichter- Verflüssigereinheit untergebracht in einem wetterfesten, verzinkten Stahlblechgehäuse, grundiert, kunstharzbeschichtet und pulverbeschichtet.
Ein neuer, speziell designter Frontgrill in der Farbe Ivory Weiß gibt dem Außengerät ein schlankes und Modernes aussehen.
Wärmetauscher
Hochleistungs-Wärmetauscher zur sicheren Wärme-/Kälteabgabe auch bei hohen/niedrigen Außentemperaturen. Für eine lange Lebensdauer ist der Wärmetauscher durch PE-beschichtete Oberflächen wirkungsvoll gegen Umwelteinflüsse (saurer Regen etc.) geschützt. Flüssigkeitsseitig ist ein Kältemittelfiltertrockner eingebaut.
Ventilator
Axialventilator mit thermisch geschütztem Gleichstrom-Antriebsmotor. Zur Regelung des Verflüssigungsdruckes wird der Lüfter außentemperaturabhängig Invertergeregelt (mehrere Stufen für eine genauere Anpassung). Der Motor ist statisch und dynamisch ausgewuchtet und schwingungsfrei gelagert. Mit einem engmaschigen, aerodynamisch optimierten Ventilatorschutzgitter wird der Ventilator vor äußeren Einwirkungen geschützt. Die Luftansaugung erfolgt, über den Verflüssiger.
Verdichter
Vollhermetischer Swingverdichter speziell für den Einsatz mit R-32 entwickelt, leistungsstark, extrem laufruhig, geräuscharm und energieeffizient durch PAM-Inverter-Technik. Er ist saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt. Der Kältemittelverdichter ist mit einem Überstromrelais und einem Thermoschutz versehen.
Kältekreislauf
Elektronisch geregelte Einspritzventile sind innerhalb des Außengerätes zur Kältemittelexpansion serienmäßig eingebaut. Diese werden über einen eingebauten Mikroprozessor angesteuert. Die elektronisch geregelten Einspritzventile wirken als Magnetventile, wenn das entsprechend angeschlossene Split-Inverter-Innengerät keine Kühl-/Heiz-Leistung mehr anfordert. In der Hauptflüssigkeits- und Sauggasleitung ist jeweils ein Absperrventil mit Serviceanschluss vorgesehen. Diese Ventile sind außerhalb des Gehäuses angeordnet, so dass eine einfache Wartung und Überprüfung möglich ist. Der Kältekreislauf ist werksseitig gereinigt, getrocknet und mit ausreichendem Kältemittel vorgefüllt.
Regelung
Mikrocomputerregelung mit integrierter Selbstdiagnosefunktion. Elektrisch komplett verdrahtet, mit Klemmleisten für Netzeinspeisung und Verbindung zur Inneneinheit.
Technische Daten
Kühlleistung (nominal): 4,0 kW
Heizleistung (nominal): 4,2 kW
Abmessungen:
Höhe 552 mm
Breite 852 mm
Tiefe 350 mm
Gewicht 36 kg
Luftvolumenstrom Kühlen
Hoch 36 m³/min
Luftvolumenstrom Heizen
Hoch 32 m³/min
Schallleistungspegel Nominal:
Kühlen 60 dB(A)
Heizen 62 dB(A)
Schalldruckpegel Nominal:
Kühlen 46 dB(A)
Heizen 48 dB(A)
(1m Entfernung Mitte AG schalltoter Raum)
Rohrleitungsanschlüsse
Saugleitung 2 x 9,5 mm
Einspritzleitung 2 x 6,4 mm
Kondensatleitung 16,00 mm
Maximale Leitungslänge AG-IG 20 m
Maximale Gesamtleitungslänge 30 m
Maximaler Niveauunterschied AG-IG 15 m
Kältemittel R-32
GWP 675
Kältemittelfüllmenge 0,88 kg
TCO2equivalent 0,60 t
Kältemaschinenöl FW68DA
Füllmenge 0,375 l
Betriebsspannung 230/1N/50 V/Ph/Hz
Betriebsbereich:
Kühlen -10/+46 °C
Heizen -15/+18 °C
Die Nenn-Leistungsangaben beziehen sich auf folgende Auslegungsbedingungen:
Kühlleistung
Außentemperatur 35 °C TK
Innentemperatur 27 °C TK
19 °C FK
Leitungslänge 5 m
Heizleistung
Außentemperatur 7 °C TK
Innentemperatur 20 °C TK
Leitungslänge 5 m
