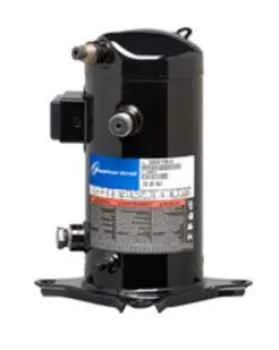

Copeland vollh. Scroll Verdichter Rotal. ZO21K5E-TFD-551 CO2 400V
Vollhermetisch / Scroll
Copeland vollh. Scroll Verdichter Löt ZPD137KCE-TFD-455 400V
Bestell-Nr.: 103.2435 Hersteller: CopelandBeschreibung
Die ZFD-Baureihe wurde für Tiefkühlanwendungen entwickelt und bietet dank Dampfeinspritzung eine hohe Effizienz. Die Digital-Regelung auf Grundlage des innovativen Copeland Compliant Scroll™-Designs basiert auf einem einfachen Mechanismus. Die Leistungsregelung erfolgt durch axiale Trennung der Scrollspiralen für einen kurzen Zeitraum. Diese einfache mechanische Lösung sorgt für eine präzise Temperaturregelung und einen effizienten Betrieb. Bei der Digital Scroll-Technologie handelt es sich um eine einfache Regelungslösung, die schnell und unkompliziert in vorhandene Anlagen integriert werden kann, da keine weiteren Komponenten erforderlich sind. Die Digital Scroll-Technologie ermöglicht eine stufenlose Regelung von 10 bis 100 % ohne Einschränkung des Anwendungsbereichs. Systemdruck und -temperatur lassen sich auf diese Weise präzise regeln. Diese Verdichter bieten eine optimale Leistung für Verflüssigungssätze, Kälteverbundanlagen, Prozesseinheiten und Landwirtschaftsgeräte. Alle Modelle können mit einem externen Schalldämmgehäuse versehen werden, die den Geräuschpegel um weitere 10 dBA absenkt. Damit sind sie die beste Wahl für KältetechnikAnwendungen in Innenstädten und Wohngebieten.Die Copeland Scroll-Verdichter der ZO-Baureihe wurden für die Verwendung in R744-(CO2-) Tiefkühlsystemen entwickelt. Sie eignen sich für den Einsatz in CO2-unterkritischen Kaskaden- und Booster Systemen.
AbmessungenHöhe388 mmAllgemeinBauartvollhermetischKältemittelR744TypZO21K5E-TFDN-551VerdichtungsartScrollElektrische DatenAnlaufstrom (Rotor blockiert)27,0 ALeistungsaufnahme0,85 kWKältemittel=CO2 , Verdampfungstemperatur=-35 °C , Verflüssigungstemperatur=-20 °C 0,91 kWKältemittel=CO2 , Verdampfungstemperatur=-40 °C , Verflüssigungstemperatur=-20 °C 0,92 kWKältemittel=CO2 , Verdampfungstemperatur=-45 °C , Verflüssigungstemperatur=-20 °C 0,92 kWKältemittel=CO2 , Verdampfungstemperatur=-50 °C , Verflüssigungstemperatur=-20 °C 0,95 kWKältemittel=CO2 , Verdampfungstemperatur=-30 °C , Verflüssigungstemperatur=-15 °C 1,01 kWKältemittel=CO2 , Verdampfungstemperatur=-35 °C , Verflüssigungstemperatur=-15 °C 1,04 kWKältemittel=CO2 , Verdampfungstemperatur=-40 °C , Verflüssigungstemperatur=-15 °C 1,05 kWKältemittel=CO2 , Verdampfungstemperatur=-45 °C , Verflüssigungstemperatur=-15 °C 1,05 kWKältemittel=CO2 , Verdampfungstemperatur=-50 °C , Verflüssigungstemperatur=-15 °C 1,03 kWKältemittel=CO2 , Verdampfungstemperatur=-25 °C , Verflüssigungstemperatur=-10 °C 1,11 kWKältemittel=CO2 , Verdampfungstemperatur=-30 °C , Verflüssigungstemperatur=-10 °C 1 kWVersorgungsspannung400/3/50 V/Ph/Hzmax. Betriebsstrom3,6 AGewichtGewicht netto22,2 kgRohranschlüsseDruckleitung1 ZollRotalockSaugleitung1 1/4 ZollRotalockVolumenÖlfüllungRL32-3MAFÖlmenge0,95 l
