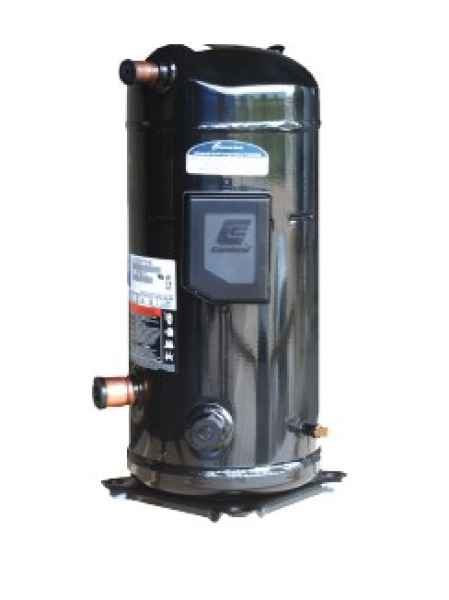

Copeland vollh. Scroll Verdichter Löt ZR94KCE- TFD-950 400V

Copeland vollh. Scroll Verdichter Löt ZR94KCE- TFD-950 400V

Vollhermetisch / Scroll
Copeland vollh. Scroll Verdichter Löt ZP182KCE-TFD-977 400V

Bestell-Nr.: 103.2669 Hersteller: Copeland

Beschreibung

Emerson Climate Technologies bietet eine umfangreiche Baureihe von Copeland Scroll™ Verdichtern an, die speziell für den Betrieb mit R410A entwickelt wurde. Zu dieser Reihe gehört die Produktfamilien ZP. Diese Modelle haben sich als optimale Lösungen in der Klima-Anwendungen erwiesen.

Schmiermittel
Esteröl Werksfüllung: Emkarate RL 32 3MAF (531.2827 Dose 1 ltr.)

Copeland war die erste Firma, die R410A Scrollverdichter baute, und ist die einzige, die nun den gesamten Bereich von 2 bis 40 HP (5 bis 104 kW) abdeckt. Obwohl R410A ein Blend ist, verhält es sich doch eher wie ein reines, aus einer Substanz bestehendes Kältemittel, mit vernachlässigbarem Temperaturgleit.
R410A besitzt exzellente Wärmeübergangseigenschaften und vereint höheren Wirkungsgrad und potenzielle Reduzierung von Systemkosten. Zusätzlich arbeitet R410A sehr effizient mit Scroll- Verdichtern und erlaubt somit ein kompakteres Anlagen-Design. R410A ist auch ein Plus für die Umwelt, bedingt durch den höheren Wirkungsgrad. Dieser wiederum reduziert den CO2-Ausstoß, und somit letztlich auch die globale Erwärmung.
R410A wird sehr schnell die globale Wahl als Ersatz für R22 werden, besonders in Bereichen der Klimatechnik. Intensive Tests haben entscheidende Vorteile für Systeme unter Einsatz von R410A ergeben, vorrangig aufgrund des höheren Wärmeübergangskoeffizienten und niedrigeren Druckverlusts.

Hinweis
Verdichter, welche eine andere BOM statt der -455 & -477 besitzen: Die neu angekündigten Service Verdichter Modelle mit der BOM -977 sind ebenso kompatibel mit Verdichter Modellen, welche die BOM -425 besitzen. Die Verdichter Modelle mit der BOM -625 bzw. -604 (Modelle mit Molded-Plug Steckern) sind ebenfalls kompatibel mit der Service BOM -977, dafür müsste jedoch zusätzlich eine Zuleitung zum Verdichter verlegt werden, um diese fachgerecht an der Anschlussbox anzuklemmen.Einführung der Modelle ZR94K – ZR190K als Nachfolger für die bisherigen Modelle ZR90K – ZR19MAb sofort stehen neue ZR-Modelle im Leistungsbereich20 kW- 40 kW (EN12900, HT, R407C) im Copeland Produktangebot zur Verfügung. Die neue Baureihe (ZR94K, 108, 125, 144, 160 & 190) löst die bisherige Baureihe ZR90K – ZR19M ab. Es wird außerdem ein zusätzliches Modell eingeführt (ZR144K), welches die Lücke im Leistungsbereich um 30 kW schließt.Technische Änderungen durch Einführung der neuen Baureihe, wichtigste NeuerungenDas für die Motor- und Heißgastemperaturüberwachung verwendete externe Motorvollschutzmodul entfällt.Der thermische Schutz des Elektromotors wird durch einen Klixonschalter im Sternpunkt der Wicklungen übernommen.Die Heißgastemperatur wird durch ein rein internes Schutzsystem (ASTP „Advanced Scroll temperature protection“) überwacht.ASTP schützt den Verdichter auch gegen Betrieb außerhalb der zulässigen Einsatzgrenzen.Dieses System arbeitet autark und schaltet nach Abkühlen des Verdichters selbsttätig zurück. Durch Verwendung dieses Schutzsystems ändert sich auch der Elektroanschlusskasten in Bezug auf äußere Abmaße und IP Schutzklasse (früher IP54 jetzt IP21).TandembauDie neuen Verdichter verfügen über ein Ölschauglas, das für die Anbringung einer Öl- und Gasausgleichsleitung für den Tandembetrieb geeignet ist. Auch einige ungleiche Verdichtermodelle sind miteinander kombinierbar (siehe Dokumentation). Bei Verbundschaltungen mit mehreren Verdichtern werden Ölspiegelregulatoren empfohlen. Die Schauglasstutzen sind für die Anbringung von Alco Controls Trax-Oil Systemen verwendbar (OM3 CCE).Mechanische Daten, konstruktive MerkmaleDie Verdichter besitzen kleinere Gehäusedimensionen und sind leichter. Trotz des geringeren Gewichts stellen sich die schalltechnischen Daten vergleichbar bzw. günstiger dar als bei den früheren Modellen. Aufgrund der geänderten äußeren Abmaße ändern sich auch die Maße der Fußlochbefestigungen (bisher 220 x 220mm, neu 190 x 190mm). Hierdurch ergibt sich eine Einsparung der erforderlichen Installationsfläche.Eine verbesserte Motorkühlung durch das Sauggas sowie die grundsätzlich kleineren Dimensionen bedingen eine geänderte Position der Rohrleitungsanschlüsse. Ein integrierter Saugfilter schützt vor Eindringen von Schmutzpartikeln in den Verdichter. Ein pump-down-fähiges Rückschlagventil ist ebenfalls bei allen Modellen im Druckstutzen eingebaut.Besonderheiten der BOM -950• Einzelverpackung• 1x Montagesatz 8632594, der 3 verschiedene Schwingungsdämpfersätze enthält:Schwingungsdämpfer Satz: Einzelaufstellung Durometer 35-45 Höhe 19mm; 103.1690Schwingungsdämpfer Satz: Einzelaufstellung Durometer 35-45 Höhe 33mm; 103.1797Schwingungsdämpfer Satz: Einzelaufstellung Metall-/Gummimontage Höhe H33+3; 103.1791
