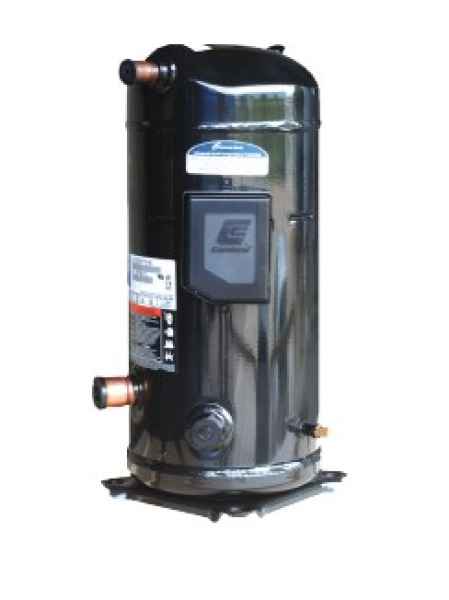

Copeland vollh. Scroll Verdichter Löt ZR144KCE- TFD-950 400V
Vollhermetisch / Scroll
Copeland vollh. Scroll Verdichter Löt ZR125KCE- TFD-950 400V
Bestell-Nr.: 103.2672 Hersteller: Copeland
Beschreibung
Einführung der Modelle ZR94K – ZR190K als Nachfolger für die bisherigen Modelle ZR90K – ZR19M Ab sofort stehen neue ZR-Modelle im Leistungsbereich 20 kW- 40 kW (EN12900, HT, R407C) im Copeland Produktangebot zur Verfügung. Die neue Baureihe (ZR94K, 108, 125, 144, 160 & 190) löst die bisherige Baureihe ZR90K – ZR19M ab. Es wird außerdem ein zusätzliches Modell eingeführt (ZR144K), welches die Lücke im Leistungsbereich um 30 kW schließt. Technische Änderungen durch Einführung der neuen Baureihe, wichtigste Neuerungen
- Das für die Motor- und Heißgastemperaturüberwachung verwendete externe Motorvollschutzmodul entfällt.
- Der thermische Schutz des Elektromotors wird durch einen Klixonschalter im Sternpunkt der Wicklungen übernommen.
- Die Heißgastemperatur wird durch ein rein internes Schutzsystem (ASTP „Advanced Scroll temperature protection“) überwacht.
- ASTP schützt den Verdichter auch gegen Betrieb außerhalb der zulässigen Einsatzgrenzen.
Dieses System arbeitet autark und schaltet nach Abkühlen des Verdichters selbsttätig zurück. Durch Verwendung dieses Schutzsystems ändert sich auch der Elektroanschlußkasten in Bezug auf äußere Abmaße und IP Schutzklasse (früher IP54 jetzt IP21).
Tandembau
Die neuen Verdichter verfügen über ein Ölschauglas, das für die Anbringung einer Öl- und Gasausgleichsleitung für den Tandembetrieb geeignet ist. Auch einige ungleiche Verdichtermodelle sind miteinander kombinierbar (siehe Dokumentation). Bei Verbundschaltungen mit mehreren Verdichtern werden Ölspiegelregulatoren empfohlen. Die Schauglasstutzen sind für die Anbringung von Alco Controls Trax-Oil Systemen verwendbar (OM3 CCE). Mechanische Daten, konstruktive Merkmale Die Verdichter besitzen kleinere Gehäusedimdensionen und sind leichter. Trotz des geringeren Gewichts stellen sich die schalltechnischen Daten vergleichbar bzw. günstiger dar als bei den früheren Modellen. Aufgrund der geänderten äußeren Abmaße ändern sich auch die Maße der Fußlochbefestigungen (bisher 220 x 220mm, neu 190 x 190mm). Hierdurch ergibt sich eine Einsparung der erforderlichen Installationsfläche. Eine verbesserte Motorkühlung durch das Sauggas sowie die grundsätzlich kleineren Dimensionen bedingen eine geänderte Position der Rohrleitungsanschlüsse. Ein intergrierter Saugfilter schützt vor Eindringen von Schmutzpartikeln in den Verdichter. Ein Pump-Down-fähiges Rückschlagventil ist ebenfalls bei allen Modellen im Druckstutzen eingebaut.
Besonderheiten der BOM -950
- Einzelverpackung
- 1x Montagesatz 8632594, der 3 verschiedene Schwingungsdämpfersätze enthält:
- Schwingungsdämpfer Satz: Einzelaufstellung Durometer 35-45 Höhe 19mm; 103.1690
- Schwingungsdämpfer Satz: Einzelaufstellung Durometer 35-45 Höhe 33mm; 103.1797
- Schwingungsdämpfer Satz: Einzelaufstellung Metall-/Gummimontage Höhe H33+3; 103.1791
