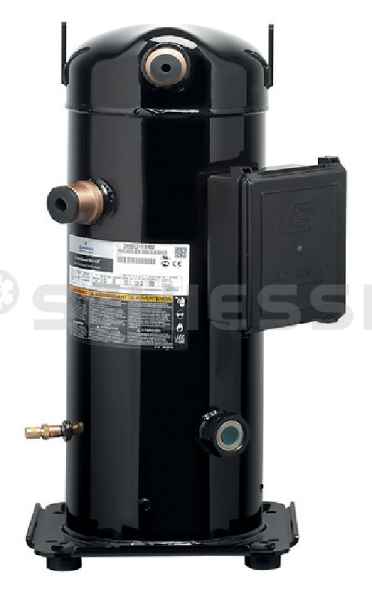

Copeland vollh. Scroll Verdichter Löt ZP72KCE-TFD-522 400V
Vollhermetisch / Scroll

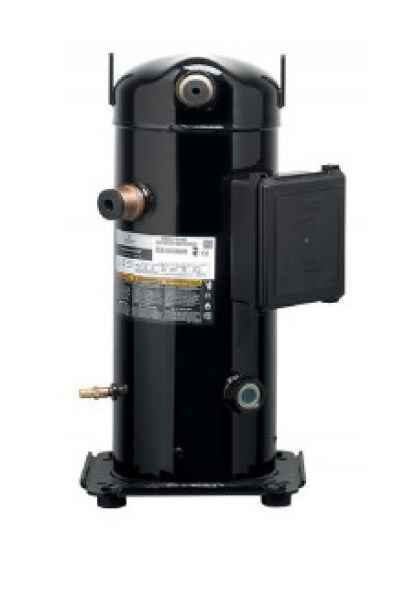

Copeland vollh. Scroll Verdichter Löt ZR190K*E-TFD-455 400V
Bestell-Nr.: 103.2284 Hersteller: Copeland
Beschreibung
Einführung der Modelle ZR94K – ZR190K als Nachfolger für die bisherigen Modelle ZR90K – ZR19M Ab sofort stehen neue ZR-Modelle im Leistungsbereich 20 kW- 40 kW (EN12900, HT, R407C) im Copeland Produktangebot zur Verfügung. Die neue Baureihe (ZR94K, 108, 125, 144, 160 & 190) löst die bisherige Baureihe ZR90K – ZR19M ab. Es wird außerdem ein zusätzliches Modell eingeführt (ZR144K), welches die Lücke im Leistungsbereich um 30 kW schließt. Technische Änderungen durch Einführung der neuen Baureihe, wichtigste Neuerungen
- Das für die Motor- und Heißgastemperaturüberwachung verwendete externe Motorvollschutzmodul entfällt.
- Der thermische Schutz des Elektromotors wird durch einen Klixonschalter im Sternpunkt der Wicklungen übernommen.
- Die Heißgastemperatur wird durch ein rein internes Schutzsystem (ASTP „Advanced Scroll temperature protection“) überwacht.
- ASTP schützt den Verdichter auch gegen Betrieb außerhalb der zulässigen Einsatzgrenzen.
Dieses System arbeitet autark und schaltet nach Abkühlen des Verdichters selbsttätig zurück. Durch Verwendung dieses Schutzsystems ändert sich auch der Elektroanschlußkasten in Bezug auf äußere Abmaße und IP Schutzklasse (früher IP54 jetzt IP21).
Tandembau
Die neuen Verdichter verfügen über ein Ölschauglas, das für die Anbringung einer Öl- und Gasausgleichsleitung für den Tandembetrieb geeignet ist. Auch einige ungleiche Verdichtermodelle sind miteinander kombinierbar (siehe Dokumentation). Bei Verbundschaltungen mit mehreren Verdichtern werden Ölspiegelregulatoren empfohlen. Die Schauglasstutzen sind für die Anbringung von Alco Controls Trax-Oil Systemen verwendbar (OM3 CCE). Mechanische Daten, konstruktive Merkmale Die Verdichter besitzen kleinere Gehäusedimdensionen und sind leichter. Trotz des geringeren Gewichts stellen sich die schalltechnischen Daten vergleichbar bzw. günstiger dar als bei den früheren Modellen. Aufgrund der geänderten äußeren Abmaße ändern sich auch die Maße der Fußlochbefestigungen (bisher 220 x 220mm, neu 190 x 190mm). Hierdurch ergibt sich eine Einsparung der erforderlichen Installationsfläche. Eine verbesserte Motorkühlung durch das Sauggas sowie die grundsätzlich kleineren Dimensionen bedingen eine geänderte Position der Rohrleitungsanschlüsse. Ein intergrierter Saugfilter schützt vor Eindringen von Schmutzpartikeln in den Verdichter. Ein Pump-Down-fähiges Rückschlagventil ist ebenfalls bei allen Modellen im Druckstutzen eingebaut.Emerson Climate Technologies bietet eine umfangreiche Baureihe von Copeland Scroll™ Verdichtern an, die speziell für den Betrieb mit R410A entwickelt wurde. Zu dieser Reihe gehört die Produktfamilien ZP. Diese Modelle haben sich als optimale Lösungen in der Klima-Anwendungen erwiesen.SchmiermittelEsteröl Werksfüllung: Emkarate RL 32 3MAF (531.2827 Dose 1 ltr.)StandardlieferumfangVerdichter mit Esteröl gefüllt Löt-AnschlüsseÖlschauglas (425)Gummi-SchwingungsdämpferZP24 bis ZP182 mit internen ÜberstromschutzschalterZP235 bis ZP385 elektronisches Motorschutzsystem INT 69 SC2 120-240 V ACCopeland war die erste Firma, die R410A Scrollverdichter baute, und ist die einzige, die nun den gesamten Bereich von 2 bis 40 HP (5 bis 104 kW) abdeckt.Obwohl R410A ein Blend ist, verhält es sich doch eher wie ein reines, aus einer Substanz bestehendes Kältemittel, mit vernachlässigbarem Temperaturgleit. R410A besitzt exzellente Wärmeübergangseigenschaften und vereint höheren Wirkungsgrad und potenzielle Reduzierung von Systemkosten.Zusätzlich arbeitet R410A sehr effizient mit Scroll-Verdichtern und erlaubt somit ein kompakteres Anlagen-Design.R410A ist auch ein Plus für die Umwelt, bedingt durch den höheren Wirkungsgrad. Dieser wiederum reduziert den CO₂-Ausstoß, und somit letztlich auch die globale Erwärmung.R410A wird sehr schnell die globale Wahl als Ersatz für R22 werden, besonders in Bereichen der Klimatechnik. Intensive Tests haben entscheidende Vorteile für Systeme unter Einsatz von R410A ergeben, vorrangig aufgrund des höheren Wärmeübergangskoeffizienten und niedrigeren Druckverlusts.
