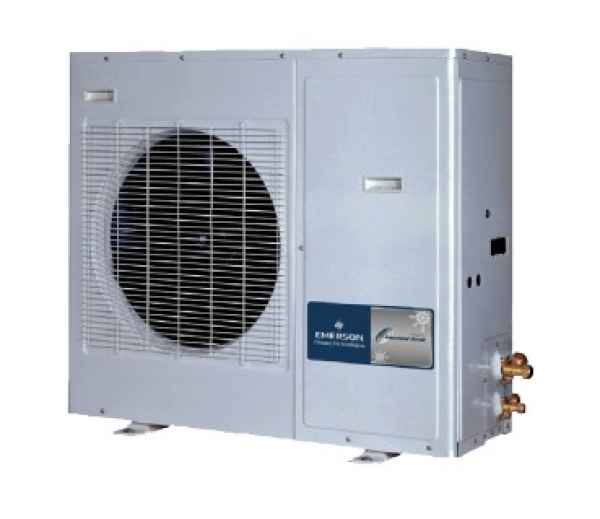

Copeland Außeneinheit EazyCool ZXLE-020E-TFD-454
Vollhermetisch / Hubkolben
Copeland Außeneinheit EazyCool ZXDE-075E-TFD-454
Bestell-Nr.: 103.2334 Hersteller: CopelandBeschreibung
Die Copeland EasyCool™ ZX Digital Verflüssigungssätze bilden die Spitzenklasse der ZX-Produktplattform.Neben den Vorzügen der Standartmodelle – Kompaktheit, leiser Betrieb und Effizienz – bieten diese Modelle zusätzlich eine Stufenlose Leistungsreglung. Somit sind ZX-Digital-Verflüssigungssätze ideal geeignet für Anwendungen mit großen Lastschwankungen.Copeland EazyCool™ ZX Verflüssigungssätze zur Außenaufstellung bieten die effiziente Copeland Scroll™ Technologie mit geräuschoptimierten Komponenten in einer besonders kompakten Bauform. Bereits komplett augestattet ermöglicht diese Baureihe eine einfache und schnelle Installation und die Anpassung des Kühlsystems an nahezu jede Anwendungsumgebung. Es sind zwei Gehäusebauformen verfügbar und je nach Kapazität verfügen diese über ein oder zwei Lüfter. Abhängig vom Verdichtertyp eignen sie sich für Kälteanwendungen im Normal- oder Tiefkühlbereich. ZX-Veflüssigungssätze können bei Umgebungstemperaturen von -30 C bis 48°C betrieben werden.Modelle für Normalkühlung (ZXME)Verdampfungstemperatur von –20°C bis 7°C; Außentemperaturbereich abhängig von verwendetem Modell. Weitere Informationen siehe Selection Software von Copeland® Brand Products oder entsprechendes Informationsmaterial.Modelle für Tiefkühlung (ZXLE)Verdampfungstemperatur von –40°C bis 0°C; Außentemperaturbereich abhängig von verwendetem Modell. Weitere Informationen siehe Selection Software von Copeland® Brand Products oder entsprechendes Informationsmaterial.“Schnelle und einfache” InstallationDas Konzept der Verflüssigungssätze für Außenaufstellung basiert auf schneller und einfacher Zugänglichkeit während der Installation, der Inbetriebnahme als auch der Wartung und Pflege. Sowohl die Flüssigkeits- als auch die Saugleitung ragen aus dem Gehäuse heraus, so dass die nötigen Lötverbindungen zum Kältekreislauf schnell und einfach hergestellt werden können, was eine Menge Zeitersparnis am Montageort bringt.
AbmessungenBefestigungslöcher580 x 388 (12) mmBreite1029 mmHöhe839 mmTiefe388 mmAllgemeinBauartvollhermetischKältemittelR404A/R507A R448A/R449ATypZXLE-020E TFDÖlfüllungRL32-3MAFElektrische DatenAnlaufstrom (Rotor blockiert)39,2 AVersorgungsspannung400/3/50 V/Ph/Hzmax. BetriebsstromVerdichter5,7 AGewichtGewicht netto79 kgLeistungsdatenFördervolumen6,09 m³/hbei 2900 min-1RohranschlüsseFlüssigkeitsleitung1/2 ZollSaugleitung3/4 ZollSammlerdatenSammlervolumen4,1 l(siehe Erläuterung 1)SchalldatenSchalldruckpegel39 dB(A)in 10 mVentilatordatenLeistungsaufnahme116 W GesamtLuftdurchsatz2916 m³/hLüfteranzahl1 Stk.Ventilatormodell60 WVerdichterdatenVerbauter VerdichterZXI06KCETFDErläuterungAbpump-Füllmenge auch in "kg", für unter 95% des Sammlervolumens bei 50 °C Umgebungstemp.(R507, R404A), CE-Zulassung ist Standard f. die Sammler
