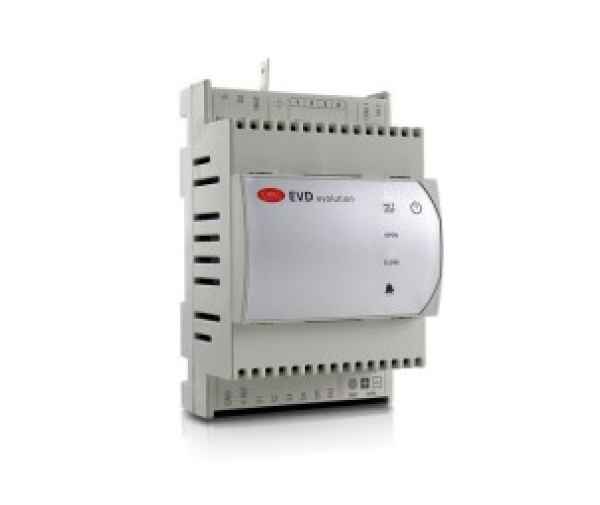

Carel Überhitzungsregler (nur Carel) EVD evolution pLAN inkl. Klemmern
Elektronisch / Überhitzungsregler
Carel Überhitzungsregler (nur Carel) EVD evolution pLAN inkl. Klemmen
Hersteller: Carel
Beschreibung
Der Regler kann in 5 unterschiedlichen Versionen bestellt werden (siehe Varianten). Der EVD Evolution ist ein Treiber für die Regelung elektronischer Expansionsventile mit bipolaren Schrittmotoren. In Verbindung mit den elektronischen Expansionsventilen ExV hat Carel somit eine komplette Lösung für fast jede Anwendung im Bereich der Kälte- und Klimatechnik. Mit der schnellen und sehr präzisen Regelung der Kältemittel-Überhitzung im Verdampfer und im Zusammenhang mit der Kompatibilität zu allen gängigen Kältemitteln optimiert die Kombination aus EVD Evolution und Carel ExV elektronisches Expansionsventil den Wirkungsgrad des gesamten Kältekreislaufes der jeweiligen Anwendung und spart somit maßgeblich Energie ein. Des Weiteren bietet die betriebsbereite und konfigurierbare Software auf dem EVD Evolution zahlreiche weitere Möglichkeiten für das gesamte System (zum Beispiel praktische Schutzfunktionen im Bereich Kältemitteldrücke und Kältemitteltemperaturen für den Verdichter oder den gesamten Kältekreislauf, Sonderfunktionen zum Beispiel Heißgas-Bypass-, Verdampfungsdruckund CO - Anwendungen).
Der EVD Evolution ist in verschiedenen Ausführungen erhältlich: - Als Einzel-Treiber steuert er ein angeschlossenes Ventil.
- Als Twin-Treiber steuert er zwei Ventile auch unabhängig voneinander an.
- Der EVD Evolution Universal kann mithilfe eines externen Signal (z.B. 0-10 Volt oder 4-20 mA) als Ventil-Positionsregler verwendet werden, oder steuert ein elektronisches Expansionsventil von einem anderen Hersteller (für zahlreiche weitere Hersteller sind auf bestimmten Modellen ebenfalls VentilCharakteristiken hinterlegt – Hersteller und deren Modelle auf Anfrage). Der EVD Evolution arbeitet eigenständig, oder auch angeschlossen an eine übergeordnete Carel Einheit (z.B. pCO, PlantVisorPRO). Die Konfiguration und Programmierung erfolgt über ein abnehmbares Display welches für den späteren Betrieb nicht aufgesteckt sein muss (Option), oder einen PC /Notebook mittels der Carel VPM Software (Zubehör USB – Schnittstelle erforderlich).
Für den sofortigen Start der Regelung sind nur 4 Parameter einzustellen:
- verwendetes Kältemittel
- verwendetes Ventilmodell
- verwendeter Druckwandler / Sensor
- Anwendungscharakteristik (z.B. Kaltwassersatz mit Scrollverdichter, Kaltwassersatz mit Schraubenverdichter, Kühlmöbel mit eigenem Verdichter, Verbundkühlmöbel, ..ect.)
Durch diese Einstellungen werden automatisch alle weiteren Parameter adäquat definiert. Es besteht auch die Möglichkeit den Regler vollständig benutzerdefiniert zu programmieren.Der Regler kann in 5 unterschiedlichen Versionen bestellt werden (siehe Varianten).Der EVD Evolution ist ein Treiber für die Regelung elektronischer Expansionsventile mit bipolaren Schrittmotoren. In Verbindung mit den elektronischen Expansionsventilen ExV hat Carel somit eine komplette Lösung für fast jede Anwendung im Bereich der Kälte- und Klimatechnik. Mit der schnellen und sehr präzisen Regelung der Kältemittel-Überhitzung im Verdampfer und im Zusammenhang mit der Kompatibilität zu allen gängigen Kältemitteln optimiert die Kombination aus EVD Evolution und Carel ExV elektronisches Expansionsventil den Wirkungsgrad des gesamten Kältekreislaufes der jeweiligen Anwendung und spart somit maßgeblich Energie ein. Des Weiteren bietet die betriebsbereite und konfigurierbare Software auf dem EVD Evolution zahlreiche weitere Möglichkeiten für das gesamte System (zum Beispiel praktische Schutzfunktionen im Bereich Kältemitteldrücke und Kältemitteltemperaturen für den Verdichter oder den gesamten Kältekreislauf, Sonderfunktionen zum Beispiel Heißgas-Bypass-, Verdampfungsdruck- und CO2 - Anwendungen).Der EVD Evolution ist in verschiedenen Ausführungen erhältlich:Als Einzel-Treiber steuert er ein angeschlossenes Ventil.Als Twin-Treiber steuert er zwei Ventile auch unabhängig voneinander an.Der EVD Evolution Universal kann mithilfe eines externen Signal (z.B. 0-10 Volt oder 4-20 mA) als Ventil-Positionsregler verwendet werden, oder steuert ein elektronisches Expansionsventil von einem anderen Hersteller (für zahlreiche weitere Hersteller sind auf bestimmten Modellen ebenfalls Ventil-Charakteristiken hinterlegt – Hersteller und deren Modelle auf Anfrage).Der EVD Evolution arbeitet eigenständig, oder auch angeschlossen an eine übergeordnete Carel Einheit (z.B. pCO, PlantVisorPRO). Die Konfiguration und Programmierung erfolgt über ein abnehmbares Display welches für den späteren Betrieb nicht aufgesteckt sein muss (Option), oder einen PC /Notebook mittels der Carel VPM Software (Zubehör USB – Schnittstelle erforderlich).Für den sofortigen Start der Regelung sind nur 4 Parameter einzustellen:verwendetes Kältemittelverwendetes Ventilmodellverwendeter Druckwandler / SensorAnwendungscharakteristik (z.B. Kaltwassersatz mit Scrollverdichter, Kaltwassersatz mit Schraubenverdichter, Kühlmöbel mit eigenem Verdichter, Verbundkühlmöbel, ..ect.)Durch diese Einstellungen werden automatisch alle weiteren Parameter adäquat definiert. Es besteht auch die Möglichkeit den Regler vollständig benutzerdefiniert zu programmieren.
