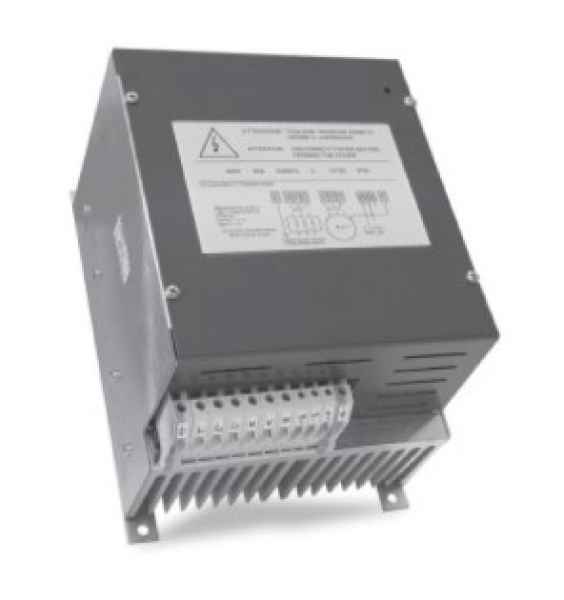

Carel Drehzahlregler FCS 400V 9A IP20 0-10V
Elektronisch / Drehzahlregler
Carel Drehzahlregler Zusatzplatine FCP/1 230V 8A IP54
Hersteller: Carel
Beschreibung
Zusatzplatine für DrehzahlreglerDie Geräte der FCS-Serie sind elektronische, dreiphasige Drehzahlregler, die das Phasenanschnitt-Prinzip zur Regelung der Ausgangsspannung an der Last in Abhängigkeit des am Eingang angelegten Steuersignals nutzen. Sie steuern elektrische Asynchronmotoren an, die beispielsweise an Axialventilatoren, Pumpen, Misch- und Rührwerke etc. angeschlossen sind.• Lineare Regelung: In diesem Fall entspricht jeder Änderung des Eingangssignals proportional eine konstante Variation der an der Last anliegenden Spannung. Praktisch finden also bereits bei sehr niedrigenSteuersignalwerten erhebliche Geschwindigkeitsvariationen statt, die jedoch durch minimale Variationen der höheren Werte ausgeglichen werden.• Mindestgeschwindigkeit: Durch die Drehung des Trimmers MIN im Uhrzeigersinn am Mindesteingangssignal (0 V) wird die Mindestausgangsspannung von 50 (29) auf rund 200 V (115 V) erhöht.• Höchstgeschwindigkeit: Durch die Drehung des Trimmers MAX entgegen den Uhrzeigersinn am Höchsteingangssignal (10 V) wird die Höchstausgangsspannung von 400 (230) auf rund 300 V (172 V) vermindert.• SCHWELLE: Dreht man den Trimmer SCHWELLE entgegen den Uhrzeigersinn, wird der Wert der Steuerspannung (von 7 bis 10 V mit 0-10-Vdc-Signal oder von 3,5 bis 5 V mit PWM-Signal) vermindert; über diesem Wert steigt die Ausgangsspannung sofort auf den Höchstwert an; ansonsten ist der Trimmer im Uhrzeigersinn zu drehen.
