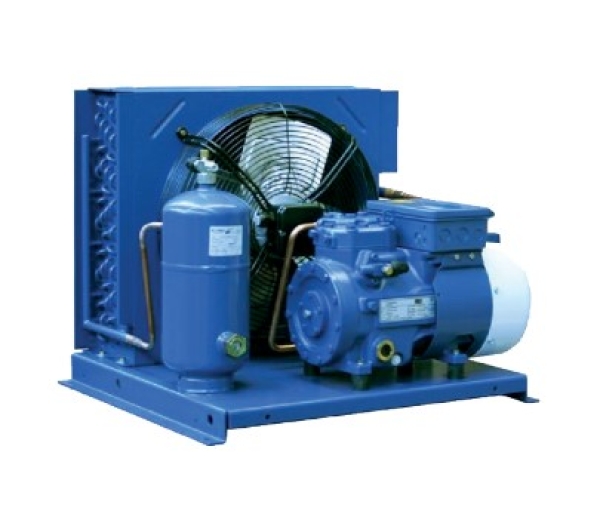

Bock Verflüssigungssatz SHAX 12P/60-4 L 400V
Halbhermetisch / Hubkolben
Bock Verflüssigungssatz SHAX 12P/ 60-4 L 400V
Hersteller: BockBeschreibung
SHG L Verflüssigungssätze luftgekühlt
Mit der aktuellen Aggregate-Baureihe bietet Ihnen Bock ein umfangreiches Programm von 5,4 bis 67 m³/h Hubvolumen.
SHA L Verflüssigungssätze luftgekühlt
Mit der aktuellen Aggregate-Baureihe bietet Ihnen Bock ein umfangreiches Programm von 5,4 bis 57 m³/h Hubvolumen. Im unteren und mittleren Leistungsbereich kommen dabei die neusten Verdichter der Pluscom-Generation zur Anwendung. Alle Aggregate sind nach einem durchgängigen Baukastenprinzip aufgebaut.
Universell
Umfassender Anwendungsbereich (R134a, R450A, R513A, R404A, R507, R448A, R449A, R452A, R407F, R407C) für Klima-, Normal- und Tiefkühlung
Zuverlässige und sichere Ölversorgung
Alle Verdichter sind mit klassischem Schmierölkreislauf und drehrichtungsunabhängiger Ölpumpe ausgerüstet
Hohe Kälteleistung bei reduzierter Leistungsaufnahme
Großzügig dimensionierte Verflüssiger mit optimierten Rohrkreisläufen und Wärmeübergängen in Verbindung mit Hochleistungslüftern
Wirtschaftliche Lüfter
Aussenläufermotoren einphasig (230V -1- 50/60Hz) mit Wicklungsschutz. Motor geeignet zur elektronischen Drehzahlregelung für optimaleVerflüssigungsdruckeinstellung
HG...e
Bei den Verdichtern der e-Serie handelt es sich um effizienzoptimierte Modelle. Durch technische Optimierungen wird hier der Energieverbrauch hinsichtlich Motoren-Wirkungsgrad, Gasströmung und Effizienz des Ventilsystemsverbessert.
HG... P
Mit der Pluscom-Serie bieten wir Ihnen Verdichter kleiner Leistung für Laden- und Thekenbau mit extrem kompakten Einbaumaßen, einem Höchstmaßan Laufruhe sowie dem hohen Qualitätsniveau.
Besonderes Highlight: Stufenlose Drehzahlregulierung über externe Frequenzumformertechnologie.SHG L Verflüssigungssätze luftgekühltMit der aktuellen Aggregate-Baureihe bietet Ihnen Bock ein umfangreiches Programm von 5,4 bis 67 m³/h Hubvolumen.SHA L Verflüssigungssätze luftgekühltMit der aktuellen Aggregate-Baureihe bietet Ihnen Bock ein umfangreiches Programm von 5,4 bis 57 m³/h Hubvolumen.Im unteren und mittleren Leistungsbereich kommen dabei die neusten Verdichter der Pluscom-Generation zur Anwendung.Alle Aggregate sind nach einem durchgängigen Baukastenprinzip aufgebaut.UniversellUmfassender Anwendungsbereich (R134a, R450A, R513A, R404A, R507, R448A, R449A, R452A, R407F, R407C) für Klima-, Normal- und TiefkühlungZuverlässige und sichere ÖlversorgungAlle Verdichter sind mit klassischem Schmierölkreislauf und drehrichtungsunabhängiger Ölpumpe ausgerüstetHohe Kälteleistung bei reduzierter LeistungsaufnahmeGroßzügig dimensionierte Verflüssiger mit optimierten Rohrkreisläufen und Wärmeübergängen in Verbindung mit HochleistungslüfternWirtschaftliche LüfterAussenläufermotoren einphasig (230V -1- 50/60Hz) mit Wicklungsschutz. Motor geeignet zur elektronischen Drehzahlregelung für optimale VerflüssigungsdruckeinstellungHG...eBei den Verdichtern der e-Serie handelt es sich um effizienzoptimierte Modelle.Durch technische Optimierungen wird hier der Energieverbrauch hinsichtlich Motoren-Wirkungsgrad, Gasströmung und Effizienz des Ventilsystems verbessert.HG... PMit der Pluscom-Serie bieten wir Ihnen Verdichter kleiner Leistung für Laden- und Thekenbau mit extrem kompakten Einbaumaßen, einem Höchstmaß an Laufruhe sowie dem hohen Qualitätsniveau.Besonderes Highlight: Stufenlose Drehzahlregulierung über externe Frequenzumformertechnologie.Weitere Informationen zu den technischen Daten des Verdichters finden Sie hier: Verdichter HAX 12P/60-4 - 102.5401
AllgemeinAnzahl der Zylinder2 Stk.KältemittelR404A/R507AR407FTypSHAX12P/60-4LAnschlüsseServiceanschlussY17/16 UNF ZollY27/16 UNF ZollElektrische DatenAnlaufstrom (Rotor blockiert)40 / 23 A(siehe Erläuterung 2)Versorgungsspannung400/3/50 V/Ph/Hz(siehe Erläuterung 2)max. Betriebsstrom4,7 / 2,7 A(siehe Erläuterung 2)max. Leistungsaufnahme1,3 kW(siehe Erläuterung 2)GewichtGewicht netto92 kgLeistungsdatenFördervolumen5,4 m³/hbei 1450 min-1RohranschlüsseFlüssigkeitsleitung12 mm1/2 ZollSaugleitung12 mm1/2 ZollSammlerdatenSammlervolumen6 lmax. Kältemittelfüllung6,6 kgR134a (siehe Erläuterung 1) 5,8 kgR404A (siehe Erläuterung 1) 6,3 kgR407C (siehe Erläuterung 1)VentilatordatenLeistungsaufnahme1 x 280 WLuftdurchsatz3550 m³/hLüfteranzahl1 Stk.Versorgungsspannung230/1/50 V/Ph/Hzmax. Betriebsstrom1,22 A GesamtVerdichterdatenVerbauter VerdichterHAX12P/60-4VolumenÖlfüllungFUCHS Reniso Triton SE 55Ölmenge0,8 lErläuterungenBei 20°C Flüssigkeitstemperatur und 90 % InhaltToleranz (±10%) bezogen auf Mittelwert des Spannungsbereichs. Andere Spannungen und Stromarten auf Anfrage220-240 V Δ / 380-420 V Y - 3 - 50 Hz265-290 V Δ / 440-480 V Y - 3 - 60 Hz- Die Angabe der max. Leistungsaufnahme bezieht sich auf die eingestellte Netzversorgung.- Anlaufstrom (Rotor blockiert): Part winding (PW) Motor: Wicklung 1 / Wicklung 1+2 Delta/Star (Δ/Y) Motor: Δ / Y- Max. Betriebsstrom / max. Leistungsaufnahme für die Auslegung von Schützen, Zuleitungen und Sicherungen berücksichtigen.Schütze: Gebrauchskategorie AC3
