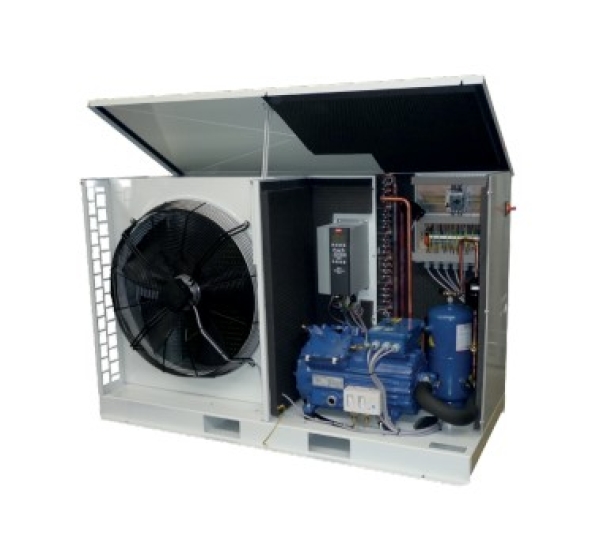

Bock Außeneinheit Plusbox SHGX 34e/315-4 P&P 400V
Halbhermetisch / Hubkolbenv
Bock Außeneinheit Plusbox SHGX 34e/315-4 P&P 400V
Hersteller: BockBeschreibung
Bock präsentiert mit der Plusbox erstmals eine Serie modular aufgebaute Outdoor Komplettverflüssigungssätze auf Basis halbhermetischer Verdichterund Verflüssigern.
Das modulare Baukastenprinzip der neuen Plusbox Verflüssigungssätze ermöglicht es dem Anlagenbauer, die Plusbox zukünftig individuell nach seinenBedürfnissen zu konfigurieren.
Somit bestimmt er selbst den Lieferumfang und hat beispielsweise die freie Wahl, für welches Regelsystem er sich entscheidet. Ob in Basisausführung, der Plug & Play Version oder individuell erweitert - mit der Plusbox bietet Bock stets Top-Komponenten zu einem fairen PreisLeistungs-Verhältnis, die dem Anlagenbauer durch die Vorabmontage und die Lieferung der kompletten Plusbox Einheit die Arbeit vor Ort an der Anlageerleichtern.
Zunächst bietet Bock die Plusbox mit Verdichtern der Baugröße HG34e an, was Kälteleistungen von ca. 9 bis 15 kW bei Normalkühlbedingungen (R404Abei -10 °C Verdampfungstemperatur und 32 °C Umgebungstemperatur) entspricht. Die Erweiterung der Plusbox Modellpalette in größeren sowie kleineren Leistungsbereichen ist geplant.Bock präsentiert mit der Plusbox erstmals eine Serie modular aufgebaute Outdoor Komplettverflüssigungssätze auf Basis halbhermetischer Verdichter und Verflüssigern.Das modulare Baukastenprinzip der neuen Plusbox Verflüssigungssätze ermöglicht es dem Anlagenbauer, die Plusbox zukünftig individuell nach seinen Bedürfnissen zu konfigurieren.Somit bestimmt er selbst den Lieferumfang und hat beispielsweise die freie Wahl, für welches Regelsystem er sich entscheidet.Ob in Basisausführung, der Plug & Play Version oder individuell erweitert - mit der Plusbox bietet Bock stets Top-Komponenten zu einem fairen Preis-Leistungs-Verhältnis, die dem Anlagenbauer durch die Vorabmontage und die Lieferung der kompletten Plusbox Einheit die Arbeit vor Ort an der Anlage erleichtern.Zunächst bietet Bock die Plusbox mit Verdichtern der Baugröße HG34e an, was Kälteleistungen von ca. 9 bis 15 kW bei Normalkühlbedingungen (R404A bei -10 °C Verdampfungstemperatur und 32 °C Umgebungstemperatur) entspricht.Die Erweiterung der Plusbox Modellpalette in größeren sowie kleineren Leistungsbereichen ist geplant.
AbmessungenArt der AufstellungAußenaufstellungAllgemeinAnzahl der Zylinder4 Stk.BauarthalbhermetischKältemittelR134a R450A R513A R404A R507A R448A R449A R452A R407FTypSHGX 34e/315-4 P&PVerflüssigungsartluftgekühltElektrische DatenAnlaufstrom (Rotor blockiert)111 / 64 Asiehe Erläuterung 2Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Betriebsstrom21,1 / 12,2 Asiehe Erläuterung 2max. Leistungsaufnahme7,4 kWsiehe Erläuterung 2GewichtGewicht netto221,0 kgLeistungsdatenFrequenzgeregeltNeinFördervolumen27,30 m³/hbei 1450 min-1RohranschlüsseFlüssigkeitsleitung12,0 mm1/2 ZollSaugleitung28,0 mm1 1/8 ZollSammlerdatenSammlervolumen8,0 lSchalldatenSchalldruckpegel47 dB(A)in 10m EntfernungSchallleistungspegel75,0 dB(A)VentilatordatenLeistungsaufnahme1 x 600 WLuftdurchsatz7895 m³/hLüfteranzahl1 Stk.Versorgungsspannung230/1/50 V/Ph/Hzmax. Betriebsstrom2,60 A GesamtVerdichterdatenVerbauter VerdichterHGX34e/315-4VolumenÖlfüllungSE55Ölmenge1,3 lErläuterungToleranz (± 10%) bezogen auf Mittelwert des Spannungsbereichs. Andere Spannungen und Stromarten auf Anfrage.220-240 V Δ-3-50 Hz380-420 V Y-3-50 Hz Die Angaben zur max. Leistungsaufnahme gelten für den 50 Hz-Betrieb. Max. Betriebsstrom / max. Leistungsaufnahme für die Auslegung von Schützen, Zuleitungen und Sicherungen berücksichtigen. Schütze: Gebrauchskategorie AC3Anlaufstrom (Rotor blockiert): - Part winding (PW) Motor: Wicklung 1 / Wicklung 1+2 - Motor: Stern/Dreieck (Y/Δ)
