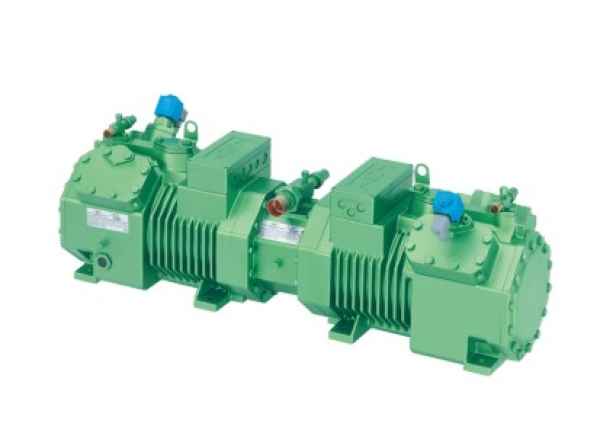

Bitzer halbh. Verdichter CE2S 22EES-6Y-40S 400V
Halbhermetisch / Hubkolben
Bitzer halbh. Verdichter CE2S 22EES-6Y-40S 400V
Hersteller: BitzerBeschreibung
Tandem-Verdichter sind die einfachste Art eines Parallelverbundes zweier Verdichter
Eine besonders effektive Leistungsabstufung ist durch Zu- und Abschalten eines einzelnen Verdichters möglich. Die 4- und 6-Zylinder Modelle könnenzusätzlich mit Leistungsreglern (Zylinderabschaltung) ausgestattet werden und ermöglichen damit eine Betriebsweise mit bis zu vier bzw. sechsLeistungsstufen. Besonders für Anwendungen mit starken Lastschwankungen ist damit ein kostengünstiger und energieeffizienter Voll- undTeillastbetrieb mit allen üblichen Kältemitteln möglich.
ECOLINE Modelle
Diese Baureihe von Tandem-Verdichtern auf Basis der 2- bis 6-Zylinder BITZER Halbhermetiks eröffnet eine neue Dimension für den einfachen undkompakten Parallelverbund. Hinzu kommen die anerkannten Attribute der Halbhermetik-Verdichter. Weitere Informationen zur technischen Ausführung der Verdichter siehe Einzelverdichter.
Leistungsdaten
Alle Leistungswerte basieren auf der europäischen Norm EN 12900 und 50 Hz-Betrieb. Die Verdampfungs- und Verflüssigungstemperaturen beziehen sichdabei auf Taupunktwerte (Sattdampf-Bedingungen). Alle Daten sind ohne Flüssigkeits-Unterkühlung dokumentiert. Basierend auf EN 12900 ergeben sich dadurch deutliche Unterschiede gegenüber Daten,bei denen 5 bzw. 8,3 K Unterkühlung in die Kälteleistung einbezogen sind. Weitere Erläuterungen siehe Kältemittel-Report (A-500).
Leistungsaufnahme und Einsatzgrenzen
Siehe KP-104 und BITZER Software. Einsatzgrenzen entsprechen denen der Einzelverdichter.Tandem-Verdichter sind die einfachste Art eines Parallelverbundes zweier VerdichterEine besonders effektive Leistungsabstufung ist durch Zu- und Abschalten eines einzelnen Verdichters möglich. Die 4- und 6-Zylinder Modelle können zusätzlich mit Leistungsreglern (Zylinderabschaltung) ausgestattet werden und ermöglichen damit eine Betriebsweise mit bis zu vier bzw. sechs Leistungsstufen. Besonders für Anwendungen mit starken Lastschwankungen ist damit ein kostengünstiger und energieeffizienter Voll- und Teillastbetrieb mit allen üblichen Kältemitteln möglich.ECOLINE ModelleDiese Baureihe von Tandem-Verdichtern auf Basis der 2- bis 6-Zylinder BITZER Halbhermetiks eröffnet eine neue Dimension für den einfachen und kompakten Parallelverbund. Hinzu kommen die anerkannten Attribute der Halbhermetik-Verdichter.Weitere Informationen zur technischen Ausführung der Verdichter siehe Einzelverdichter.LeistungsdatenAlle Leistungswerte basieren auf der europäischen Norm EN 12900 und 50 Hz-Betrieb. Die Verdampfungs- und Verflüssigungstemperaturen beziehen sich dabei auf Taupunktwerte (Sattdampf-Bedingungen).Alle Daten sind ohne Flüssigkeits-Unterkühlung dokumentiert. Basierend auf EN 12900 ergeben sich dadurch deutliche Unterschiede gegenüber Daten, bei denen 5 bzw. 8,3 K Unterkühlung in die Kälteleistung einbezogen sind.Weitere Erläuterungen siehe Kältemittel-Report (A-500).Leistungsaufnahme und EinsatzgrenzenSiehe KP-104 und BITZER Software. Einsatzgrenzen entsprechen denen der Einzelverdichter.
AbmessungenBreite278 mmHöhe307 mmTiefe945 mmAllgemeinAnzahl der Zylinder4 Stk.BauarthalbhermetischKältemittelR134a R450A R513A R1234yf R404A R507A R448A R449A R454C R455A R407FMotor Version1Typ22EES-6Y-40SVerdichtungsartHubkolbenElektrische DatenAnlaufstrom (Rotor blockiert)2 x 37,0 AVersorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Betriebsstrom2 x 13,4/7,5 Asiehe Erläuterung 1max. Leistungsaufnahme2 x 3,38 kWsiehe Erläuterung 1GewichtGewicht netto150,0 kgLeistungsdatenFördervolumen22,8 m³/hRohranschlüsseDruckleitung2 x 16,0 mm5/8 ZollSaugleitung28,0 mm1 1/8 ZollSchalldatenSchallleistungspegel69,0 dB(A)(-10 °C / 45 °C)VolumenÖlfüllungBSE32Option: BSE55 bei R134a, R450A, R513A, R1234yf tc > 70°CÖlmenge3,5 lErläuterungen1. Daten bezogen auf 400 V/3/50 Hz bei direktem Netzbetrieb. Für die Auslegung von Schützen, Zuleitungen und Sicherungen max. Betriebsstrom / max. Leistungsaufnahme berücksichtigen. Schütze: Gebrauchskategorie AC3. Überstromrelais zur Absicherung des max. Betriebsstroms einsetzen.Toleranz (±10 %) bezogen auf Mittelwert des Spannungsbereichs. Andere Spannungen und Stromarten auf Anfrage220-240V Δ/3Ph/50Hz - 380-420V Y/3Ph/50Hz265-290V Δ/3Ph/60Hz - 440-480V Y/3Ph/60HzDaten für die Auslegung des Frequenzumrichters (FU) – Motorversion 3 (R134a Verdichter): bezogen auf 400 V/3/50 Hz Netzspannung und Einsatz des 400 V/3/50 Hz Standardmotors für FU-Betrieb bis 70 Hz. FU mit Motorversion 1 und 2:Betrieb im gesamten Anwendungsbereich oberhalb 50 Hz erfordert Motor mit Sonderspannung.Motor für Teilwicklungsanlauf (Part Winding) Y/YY. Wicklungsteilung 50 %/50 %. Ausführung für Y/ auf Anfrage.
