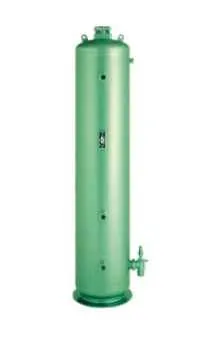

Bitzer Flüssigkeitssammler FS1602 155,0 L
Kältemittelsammler / Stehend
Bitzer Flüssigkeitssammler FS1602 155,0 L
Hersteller: Bitzer
Beschreibung
Konstruktions-Merkmale- Geeignet für alle (H)FCKW/HFKW-Kältemittel
- Maximal zulässiger Druck: 33 bar
- Zulässige minimale Temperatur : -10 °C
- Zulässige maximale Temperatur: 120 °C Schutzgas-Füllung
- Flüssigkeitsniveau-Überwachung:
-F062H bis F192T: 1 Schauglas
-F202H bis F3102N, FS102, FS152, FS202: 2 Schaugläser
-ab Typ FS252: 3 Schaugläser
Befestigung- F062H bis F3102N: Befestigungswinkel unten
- FS36: zentraler Gewindebolzen unten
- FS56 bis FS5502: Befestigungsfuß
- bei Flüssigkeitssammlern mit dem Endbuchstaben H oder T: Befestigungswinkel oben
Anschluss Kältemittel-Eintritt- FS36, FS56, FS76, FS126: Lötmuffe
- F062H bis F1052T und FS102, FS152 bis FS902: Rohrverschraubung mit Lötmuffe
- F1202N bis F3102N und FS1122 bis FS5502: Flansch und Lötmuffe
Anschluss für Kältemittel-Austritt- FS36 .. FS76 und FS126: Rotalock-Anschluss
- F062H bis F1602N, FS102, FS152 bis FS1602 und Option für FS36 bis FS76 und FS126: Rotalockventil mit Lötanschluss und Manometer-Anschluss
- F2202N bis F3102N und FS2202 bis FS5502: Ventil mit Flansch und Lötmuffe und Manometer-Anschluss
Anschluss für Druckentlastungs-Ventil- F062H bis F3102N, FS102 und FS152:Außengewinde 1 1/4 " - 12 UNF Innengewinde 3/8 " - 18 NPTF
- FS202 bis FS5502: Außengewinde 1 1/4 " - 12 UNF
FS56 .. FS126 Optionenset2 Schaugläser und Anschluss für Druckentlastungsventil mit Außen- und InnengewindeKonstruktions-MerkmaleGeeignet für alle (H)FCKW/HFKW-KältemittelMaximal zulässiger Druck: 33 barZulässige minimale Temperatur : -10 °CZulässige maximale Temperatur: 120 °C Schutzgas-FüllungFlüssigkeitsniveau-Überwachung:-F062H bis F192T: 1 Schauglas-F202H bis F3102N, FS102, FS152, FS202: 2 Schaugläser-ab Typ FS252: 3 SchaugläserBefestigungF062H bis F3102N: Befestigungswinkel untenFS36: zentraler Gewindebolzen untenFS56 bis FS5502: Befestigungsfußbei Flüssigkeitssammlern mit dem Endbuchstaben H oder T: Befestigungswinkel obenAnschluss Kältemittel-EintrittFS36, FS56, FS76, FS126: LötmuffeF062H bis F1052T und FS102, FS152 bis FS902: Rohrverschraubung mit LötmuffeF1202N bis F3102N und FS1122 bis FS5502: Flansch und LötmuffeAnschluss für Kältemittel-AustrittFS36 .. FS76 und FS126: Rotalock-AnschlussF062H bis F1602N, FS102, FS152 bis FS1602 und Option für FS36 bis FS76 und FS126: Rotalockventil mit Lötanschluss und Manometer-AnschlussF2202N bis F3102N und FS2202 bis FS5502: Ventil mit Flansch und Lötmuffe und Manometer-AnschlussAnschluss für Druckentlastungs-VentilF062H bis F3102N, FS102 und FS152:Außengewinde 1 1/4 " - 12 UNF Innengewinde 3/8 " - 18 NPTFFS202 bis FS5502: Außengewinde 1 1/4 " - 12 UNFFS56 .. FS126 Optionenset2 Schaugläser und Anschluss für Druckentlastungsventil mit Außen- und Innengewinde
