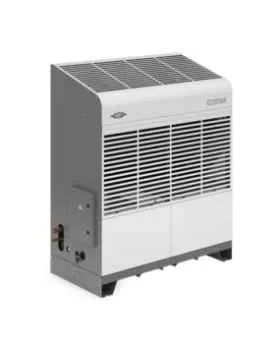

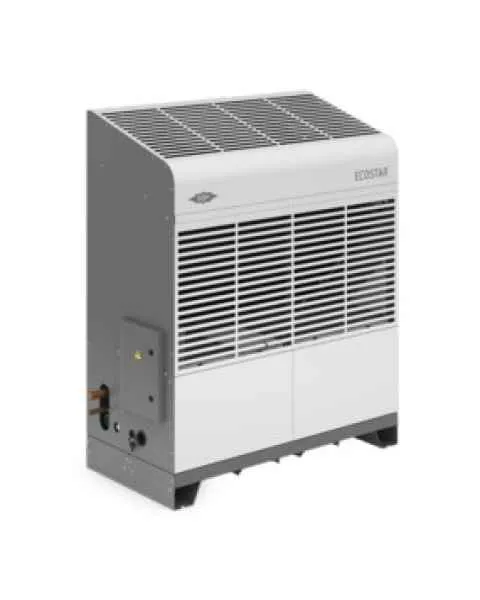

Bitzer Außeneinheit ECOSTAR
4PE-12.F3Y-40S 400VHighlightsAlle 13 Typen sind für verschiedene Anwendungen wie Tiefkühlung und Normalkühlung geeignetVerflüssigungssatzregler mit Anzeige Halbhermetischer Verdichter ECOLINE VARISPEED mit externem Frequenzumrichter für perfekte Anpassung an den KältebedarfZuverlässige Konstruktion mit bewährten BITZER ProduktenBreites AnwendungsspektrumFrequenzumrichter für hohen Wirkungsgrad bei Voll- und TeillastLange Rohrleitungen und mehrere Verdampfer sind möglichEinfache Installation, Inbetriebnahme und WartungProduktversionenLHV5E mit einem Ventilator und ECOLINE Verdichter CE2F oder CE3FLHV7E mit zwei Ventilatoren und ECOLINE Verdichter CE3F oder CE4F
BITZER Kühlmaschinenbau GmbH
Peter-Schaufler-Platz 1
71065 Sindelfingen
Deutschland
Tel +49 7031 932-0
Fax +49 7031 932-147
E-Mail: [email protected]
Internet: www.bitzer.de
AbmessungenArt der AufstellungAußenaufstellungBreite1430 mmHöhe1660 mmTiefe690 mmAllgemeinBauarthalbhermetischKältemittelR134a R450A R513A R404A R507A R448A R449A R407A R407FTypLHV7E/4DE-7.F3YVerflüssigungsartluftgekühltÖlfüllungBSE32Option: Kältemaschinenöl BSE55, tc > 55°CElektrische DatenStromaufnahmeVentilator2 x 2,1 Asiehe Erläuterung 3Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Betriebsstrom30,0 Asiehe Erläuterung 2GewichtGewicht netto330,0 kgLeistungsdatenFrequenzgeregeltJaFördervolumen26,84 m³/h50 Hz bei 1450 min-1RohranschlüsseFlüssigkeitsleitung22,0 mm7/8 ZollSaugleitung35,0 mm1 3/8 ZollSammlerdatenSammlertypF212N3max. Kältemittelfüllung23,2 kgR134a (siehe Erläuterung 4) 22,5 kgR450A (siehe Erläuterung 4) 23,1 kgR513A (siehe Erläuterung 4) 20,2 kgR404A/R507A (siehe Erläuterung 4) 21,0 kgR448A/R449A (siehe Erläuterung 4) 22,1 kgR407A (siehe Erläuterung 4) 21,5 kgR407F (siehe Erläuterung 4)VentilatordatenLeistungsaufnahme2 x 350 Wsiehe Erläuterung 3Luftdurchsatz10400 m³/hsiehe Erläuterung 3Lüfteranzahl2 Stk.ECVerdichterdatenDrehzahlbereich25 bis 87 HzErläuterungAndere Spannungen und Stromarten auf Anfrage380-420 V Y/3/50Bei 400V/3/50 Hz NetzspannungDaten für maximale Betriebsbedingungen. Lüfter sind drehzahlgeregelt in Abhängigkeit von Betriebsbedingungen20 °C Flüssigkeitstemperatur, 90 % Behälter-Inhalt, Standard-TypEffektive Leistungsaufnahme ist deshalb variabel – siehe BITZER Software.
