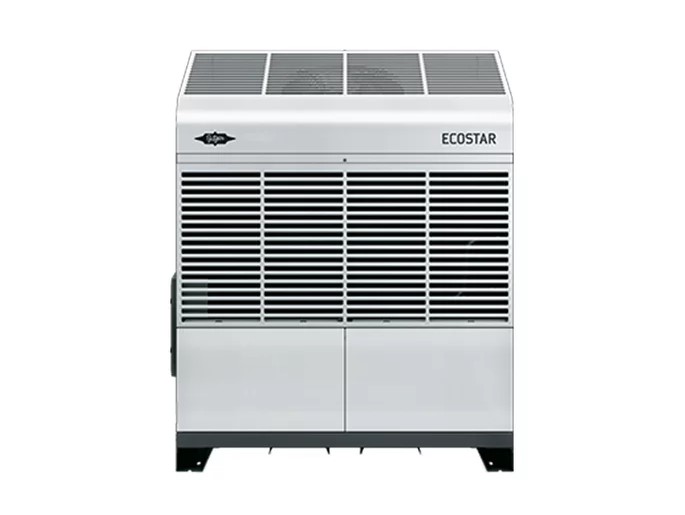

Bitzer Außeneinheit ECOSTAR Schiessl
LHV7E/4CE-9.FYIm Lieferumfang enthalten sind die Bitzer Außeneinheit ECOSTAR LHV7E/4VE-7.F3Y und ein Bitzer Öldifferenzdruckschalter. Weitere Informationen finden Sie im Reiter "Lieferumfang"Die neue Generation von ECOSTAR VerflüssigungssätzenMit der Umsetzung der Ökodesign_Richtlinie gelten inzwischen verschärfte Effizienzanforderungen für Ventilatoren und Verflüssigungssätze. Die neuen ECOSTAR Verflüssigungssätze erfüllen diese Kriterien.Die Kälteleistung kann durch die Drehzahlregelung von Verdichter und Ventilatoren optimal an die Anforderungen angepasst werden. Die komplette Ausstattung ermöglicht eine einfache und schnelle Montage vor Ort ohne aufwändige Installation zusätzlicher Komponenten. Durch die Erweiterung der Serie stehen nun neue Typen für Tiefkühlanwendung mit gesteigerter Kälteleistung zur Verfügung.Drehzahlgeregelte Ventilatorengeringe Geräuschemission, z. B. durch zeitabhängige Aktivierung des Low Sound Modus bei NachtECOLINE-Verdichter mit integriertem, sauggasgekühltem Frequenzumrichterhohe Zuverlässigkeithohe Systemeffizienzgeringe Betriebskosten„Plug & Play“ mit integrierter, voll programmierter Steuerung, Verdrahtung und Verrohrungeinfache Montage und Konfiguration vor OrtDie wesentlichen Neuerungen sind:Auto-Notbetrieb:• Im Falle einer Sensorstörung wird der ECOSTAR Verflüssigungssatz nicht abgeschaltet• Sobald der Sensor wieder korrekte Werte übermittelt, wechselt der ECOSTAR Verflüssigungssatz in den NormalbetriebExterne Freigabe ohne Alarm:• Das Alarmrelais kann wahlweise bei fehlender externer Freigabe deaktiviert bleibenExtern schaltbarer Nachtmodus:• Der Nachtmodus begrenzt die Verdichterfrequenz und die Ventilatordrehzahl, dadurch kann die Schallemission auf bis zu 45 dB(A) begrenzt werden.Weitere Informationen zu den technischen Daten des Verdichters finden Sie hier: Verdichter 4VE-7.F3Y-40S - 101.7655
AbmessungenArt der AufstellungAußenaufstellungAllgemeinBauarthalbhermetischKältemittelR134a R450A R513ATypLHV7E/4VE-7.F3YVerflüssigungsartluftgekühltÖlfüllungBSE32Option: Kältemaschinenöl BSE55, tc > 55°CElektrische DatenStromaufnahmeVentilator2x2,1 A(siehe Erläuterung 3)Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Betriebsstrom25,0 A(siehe Erläuterung 2)GewichtGewicht netto390,0 kgLeistungsdatenFrequenzgeregeltJaFördervolumen41,3 m³/h50 Hz bei 1450 min-1RohranschlüsseFlüssigkeitsleitung22,0 mm7/8 ZollSaugleitung42,0 mm1 5/8 ZollSammlerdatenSammlertypF212N3max. Kältemittelfüllung23,2 kgKältemittel=R 134A 22,5 kgKältemittel=R 450A 23,1 kgKältemittel=R 513AVentilatordatenLeistungsaufnahme2x350 W(siehe Erläuterung 3)Luftdurchsatz10400 m³/h(siehe Erläuterung 3)Lüfteranzahl2 Stk.ECVerdichterdatenDrehzahlbereich25 bis 87 HzErläuterungAndere Spannungen und Stromarten auf Anfrage380-420 V Y/3/50 Bei 400V/3/50 Hz NetzspannungDaten für maximale Betriebsbedingungen. Lüfter sind drehzahlgeregelt in Abhängigkeit von Betriebsbedingungen.Effektive Leistungsaufnahme ist deshalb variabel – siehe BITZER Software.
