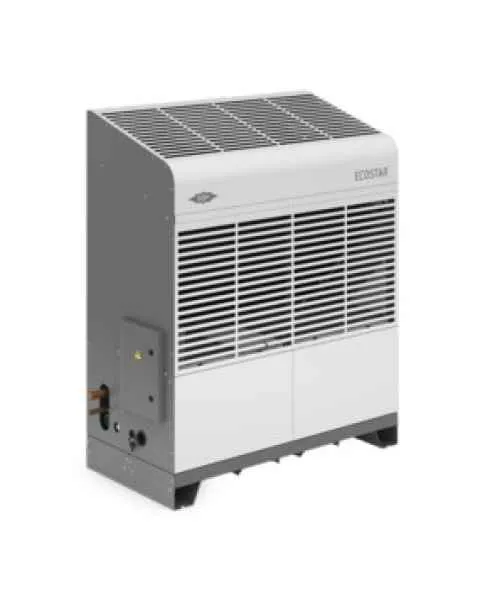

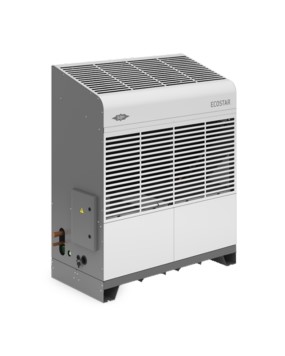

Bitzer Außeneinheit ECOSTAR
LHV7E/4PE-12.FYDie Verflüssigungssätze der ECOSTAR Serie (13 Typen) gewährleisten mit ihrer intelligenten Technologie jederzeit einen wirtschaftlichen und sicheren Betrieb. Kernstück des ECOSTAR sind der spezielle BITZER Regler, der optimierte Wärmeübertrager und der Verdichter ECOLINE VARISPEED mit externem Frequenzumrichter (Frequenzbereich 25 (30) bis 87 Hz). Dank EC-Ventilatoren, hocheffizientem Minichannel-Verflüssiger und Verdichter mit externem Frequenzumrichter (Leistungsbereich 13,42 m³/h bis 56,25 m³/h bei 1450 1/min) entsprechen alle ECOSTAR Modelle der Ökodesign-Richtlinie und sind nach ASERCOM zugelassen. Durch die optimierte Auslegung von Verflüssiger und Sammler ermöglicht der ECOSTAR geringe Kältemittelfüllungen. Einsetzbare Kältemittel: R22, R134a, R404A, R407A, R407C, R407F, R507A, R448A, R449A, R450A, R513A
AbmessungenArt der AufstellungAußenaufstellungBreite1430 mmHöhe1660 mmTiefe690 mmAllgemeinBauarthalbhermetischKältemittelR134a R450A R513ATypLHV7E/4NE-14.F3YVerflüssigungsartluftgekühltÖlfüllungBSE32Option: Kältemaschinenöl BSE55, tc > 55°CElektrische DatenStromaufnahmeVentilator2 x 2,1 Asiehe Erläuterung 3Versorgungsspannung400/3/50 V/Ph/Hzsiehe Erläuterung 1max. Betriebsstrom36,0 Asiehe Erläuterung 2GewichtGewicht netto390,0 kgLeistungsdatenFrequenzgeregeltJaFördervolumen56,25 m³/h50 Hz bei 1450 min-1RohranschlüsseFlüssigkeitsleitung22,0 mm7/8 ZollSaugleitung42,0 mm1 5/8 ZollSammlerdatenSammlertypF212N3max. Kältemittelfüllung23,2 kgR134a (siehe Erläuterung 4) 22,5 kgR450A (siehe Erläuterung 4) 23,1 kgR513A (siehe Erläuterung 4)VentilatordatenLeistungsaufnahme2 x 350 Wsiehe Erläuterung 3Luftdurchsatz10400 m³/hsiehe Erläuterung 3Lüfteranzahl2 Stk.ECVerdichterdatenDrehzahlbereich25 bis 87 HzErläuterungAndere Spannungen und Stromarten auf Anfrage380-420 V Y/3/50Bei 400V/3/50 Hz NetzspannungDaten für maximale Betriebsbedingungen. Lüfter sind drehzahlgeregelt in Abhängigkeit von Betriebsbedingungen20 °C Flüssigkeitstemperatur, 90 % Behälter-Inhalt, Standard-TypEffektive Leistungsaufnahme ist deshalb variabel – siehe BITZER Software.
