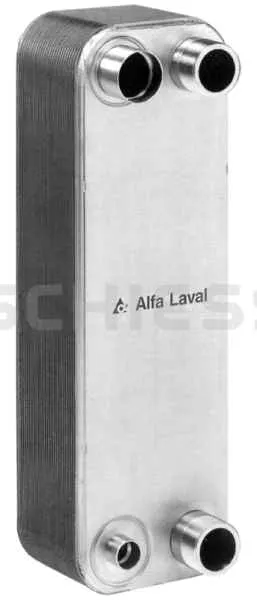

Alfa Laval Plattenwärmetauscher CB112-86AM/Anschl.2xR2" löt 54/54i mm

Alfa Laval Plattenwärmetauscher CB112-86AM/Anschl.2xR2" löt 54/54i mm

Inuit Kälte & Klimatechnik GmbH – Ihr Partner für Klimaanlagen, Kältetechnik & Einbau + MontageAnwendungGelötete Plattenwärmetauscher werden hauptsächlich als Verdampfer , Verflüssiger und Ölkühler eingesetzt. In mehrstufigen Anlagen oder in komplexen Kältekreisläufen stellen sie ihre Vorteile auch als Enthitzer, Unterkühler oder Economizer unter Beweis. Plattenwärmeübertrager können auch in reversiblen Kältekreisläufen sowie in indirekten Systemen verwendet werden. Dieses breite Anwendungsspektrum erfor­ dert unterschiedliche Wärmeübertragerausführungen.BauweiseDurch das Löten der Edelstahlplatten entfallen die Dichtungen und ein großer Rahmen. Das Lot schafft eine Verbindung der Platten an den Kontaktstellen und eine Abdichtung des Pakets. Gelötete Alfa Laval Plattenübertrager werden an allen Kontaktstellen gelötet, um einen optimalen Wärmeübergang und hohe Druckfestigkeit zu gewährleisten. Die Wärmeübertrager sind für eine langes Leben konstruiert. Durch die Verwendung fast des gesamten Materials zur Wärmeübertragung ist der gelötete Plattenwärmeübertrager sehr kompakt, leicht und hat einen geringen Kältemittelinhalt. Alva Laval ist in der Lage, die Kundenanforderungen durch einen Kundenspezifisch gestalteten Apparat zu erfüllen.WerkstoffDie Wärmeübertrager werden gern. der europäischen Druckgeräterichtlinie 2014/68/EU gefertigt. Der gelötete Plattenwärmeübertrager besteht aus einem Plattenpaket in Kupfer und Edelstahl 1.4401 und die Anschlüsse aus 1.4404. Das Paket wird mit Kupferlot (99,9%) unter Vakuum verlötet.ArbeitsweiseGrundsätzlich arbeiten gelötete Plattenwärmeübertrager für Kälteanwendungen im Gegenstrom, um einen möglichst guten Wärmeübergang zu erziehlen. Ohne besondere Schaltung sind alle Anschlüsse des Apparates auf einer Seite, damit ist eine einfache Installation möglich.Arbeitsweise des VerdampfersDie Kanäle, die sich durch die profilierten Platten ergeben sind so angeordnet, dass sie abwechselnd von den Medien in entge­ gengesetzter Richtung durchströmt werden (Gegenstromprinzip). Das zweiphasige Kältemittel (Dampf und Flüssigkeit) tritt unten links in den Wärmeübertrager ein. Der Gasanteil hängt von den Betriebsbedingungen der Kälteanlage ab. In den Kanälen verdampft die Flüssigkeit, anschliessend wird der Dampf überhitzt (trockene Verdampfung). In der Abbildung sind die Kältemittelanschlüsse mit S3/S4 gekennzeichnet. Das Wasser (die Sole) fließt entgegengesetzt im gegenüberliegenden Kanal. Die Wasser- (Sole-) Anschlüsse sind mit S1/S2 gekennzeichnet.Arbeitsweise des VerflüssigersDer Aufbau ist der gleiche wie beim Verdampfer. Das Heißgas tritt oben links in den Apparat ein. Es kondensiert an der Oberfläche de Kanäle bis zur vollen Kondensation und wird dann leicht unterkühlt. Der Vorgang wird „Freie Kondensation" genannt. In der Abbildung sind die Kältemittelanschlüsse mit S3/S4 gekennzeichnet. Das Wasser (die Sole) fließt entgegengesetzt im gegenüberliegenden Kanal. Die Wasser- (Sole-) Anschlüsse sind mit S1/S2 gekennzeichnet.X-Verteiler und Equalancer-SystemTMDie von Alfa Laval und im Labor geprüften Verteilersysteme sorgen für ausgezeichnete Kälteleistungszahlen, stabiles Regelverhalten und gute Ölrückführung. Das Zweiphasengemisch wird beim Eintritt in den Verdampfer durch das patentierte Verteilersysteme "X" gemischt, welches den Durchfluss stabilisiert und die Leistung erhöht.
