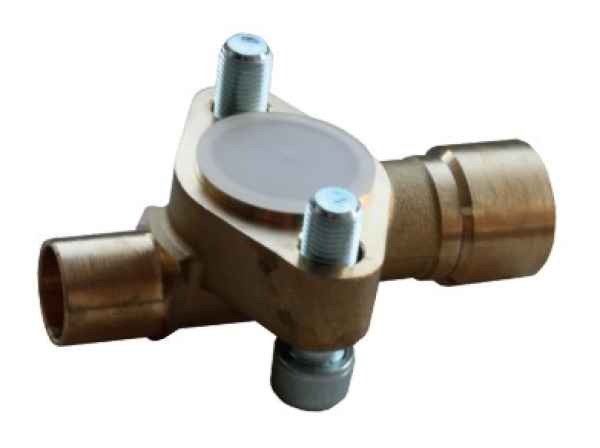

Alco Ventilunterteil Durchgang 9761-3MM 10x16mm 803241
Thermostatisch / Ventilunterteile
Alco Ventilunterteil Durchgang 9761-3MM 10x16mm 803241
Bestell-Nr.: 212.0292 Hersteller: Alco
Beschreibung
Die Nennleistungen beziehen sich auf eine Verdampfungs-Temperatur von + 4°C und eine Kondensations-Temperatur von + 38°C, sowie eineFlüssigkeitsunterkühlung von 1 K am Ventileintritt. Für andere Betriebsbedingungen siehe Korrektur-Faktoren Seite .
Eigenschaften
- Baukastenprinzip für einfache Montage, hohe Servicefreundlichkeit und niedrige Lagerhaltung
- Große Membranflächen ergeben große Steuerkräfte zur Verminderung von Störeinflüssen
- Hohe Lebensdauer durch hochwertige Materialien und spezielle Herstellverfahren
- Überragendes Teillastverhalten durch Doppelsitzkonstruktion der Ventileinsätze (TJRE, TERE, TIRE und THRE)
- In beiden Durchflussrichtungen einsetzbar, z.B. für Wärmepumpen
- Kapillarrohrlängen 1,5 m (TCLE, TJRE), 3 m (TERE, TIRE und THRE)
- Lötanschluss am Ein- und Austritt, Bördelanschluss 7/16" UNF für Druckausgleich
- Zul. Betriebsüberdruck: 46 bar (XB ... ), 31 bar (XC ... )
- Max. Fühlertemperatur: 75 °C ohne MOP, 175 °C mit MOP
- Fühlerfüllung: ohne MOP: Flüssigfüllung, mit MOP: Gasfüllung
- Keine CE-Kennzeichnung nach Druckgeräterichtlinie 2014/68/EU
Die Nennleistungen beziehen sich auf eine Verdampfungs-Temperatur von + 4°C und eine Kondensations-Temperatur von + 38°C, sowie eine Flüssigkeitsunterkühlung von 1 K am Ventileintritt. Für andere Betriebsbedingungen siehe Korrektur-Faktoren Seite .
