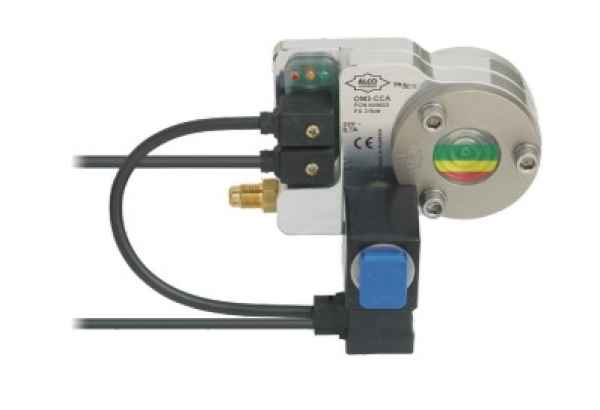

Alco Ölstandsregelsystem elektronisch OM3-CCE TraxOil 1-1/4" 805300
Ölreguliersysteme / Elektronische Ölstandsreguliersysteme
Alco Ölstandsregelsystem elektronisch OM3-CCE TraxOil 1-1/4" 805300
Hersteller: Alco
Beschreibung
Rotalockadapter 1.1/4"-12 UNF. OM3/OM4 TraxOil verwendet einen Hall-Sensor, um den Ölspiegel im Verdichter zu messen. Ein mit Magneten bestückter Schwimmer ändert seine Position in Abhängigkeit vom Ölspiegel und unbeeinflusst von aufschäumendem Öl oder Lichteinfall. Das dadurch veränderte Magnetfeld wird vom Hall-Sensor aufgenommen und von der Elektronik ausgewertet. Unter Berücksichtigung von Verzögerungszeiten steuert die Elektronik das im gleichen Gehäuse untergebrachte Magnetventil, so dass bei Bedarf Öl vom Sammler direkt in das Kurbelgehäuse des Verdichters eingespritzt werden kann. Kommt der Ölspiegel in die rote Zone, generiert OW4 TraxOil nach einer Zeitverzögerung von 20 Sekunden einen Alarm und schaltet den Wechslerkontakt in den Alarmzustand (rote LED). Dies kann zur Verdichterabschaltung genutzt werden. Während des Alarmzustands wird weiterhin Öl in den Verdichter eingespritzt. Steigt der Ölspiegel wieder in den Normalbereich, wird der Alarm wieder zurückgesetzt.
Dieses Bauteil ist geeignet für folgende Verdichtermodelle
Copeland
ZB15 bis ZB48 - ab 06/2014, ZB50, 58, 66, 76, 95, 114, ZBD21 bis ZBD45 - ab 06/2014, ZF06 bis ZF25 - ab 06/2014, ZF(D)18 - ab 06/2014, ZR94/108/125/144/160/190 ZS21 bis ZS45 - ab 06/2014
Eigenschaften
- Baureihe OM4 für CO2 und R410A
- Baureihe OM3 für HFC Kältemittel
- Schutzart IP65 durch vergossenes Gehäuse und elektrischem Anschluss mit angespritzten Steckern
- Versorgungsspannung 24VAC oder 230VAC
- 3 - Zonen Ölstandsanzeige mit Hall-Sensor zur genauen Ölstandsmessung. Keine Fehlmessung durch aufschäumendes Öl oder Lichteinfall
- Ausgangsrelais mit Wechsler für Verdichterabschaltung oder Alarm (230VAC / 3A)
- Einfache und schnelle Montage am vorhandenen Ölschauglasstutzen ohne Gegenmuttern
- Eigenständiges Regelgerät bestehend aus Ölstandssensor und Magnetventil zur Ölversorgung
- LEDs für Alarm, Betriebszustand und 3-Zonen Pegelstand • Adapter zum Anschluss vieler Verdichtertypen
