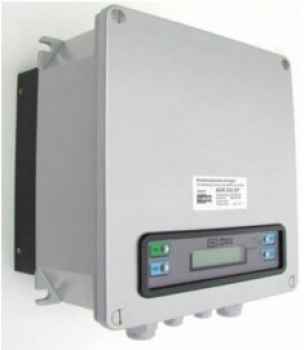

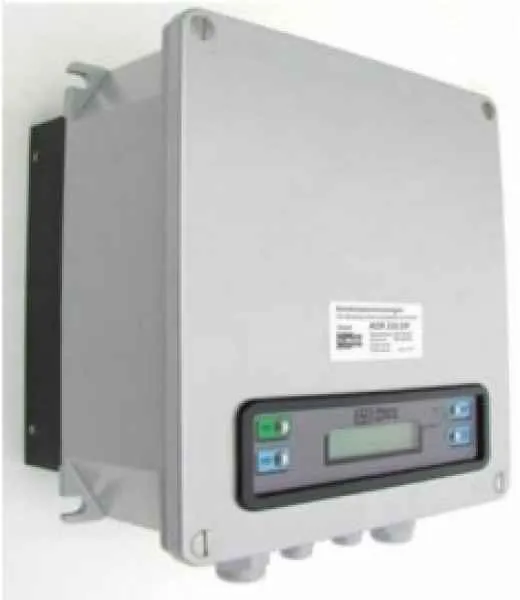

Micro Nova Drehzahlregler i.Gehäuse ADR-230DP 400V/230V 23A o.Hauptschalter
Elektronisch / Drehzahlregler
Micro Nova Drehzahlregler i.Gehäuse ADR-230DP 400V/230V 23A o.Hauptschalter
Hersteller: Micro Nova
Beschreibung
Der Regler ermöglicht die Kontrolle von direkt angetriebenen Axialventilatoren mit Wechsel- oder Drehstrommotoren in 50 und 60Hz Ausführung mittels eines Algorithmus, der die Drehzahl des Ventilators/der Ventrilatoren aufgrund der eingegebenen Sollwerte und aufgenomenen Druck- und Temperaturwete, wenn erforderlich, gleichzeitig ändert. Dank neuer Technik und einer optimierten Software können Eingaben für die Regulierung des Druckes in Temperatur erfolgen, gleichzeitig übernimmt das Display auch die Funktion eines Manometers. Der Regler besteht aus zwei Teilen:
1. Elektronik mit EPROM und Kraftstromplatine zum Einbau in einen Schaltschrank oder ein separates Gehäuse
2. Bedienungsfeld mit Kommunikationsdisplay für Schaltschranktüreinbau
Der Betrieb ist auch ohne das Bedienfeld möglich!Die Bedienung und Programmierung des Reglers erfolgt ausschließlich über verfügbare Bedienerebene. Alle Eingaben werden mittels Text im Display erläutert, gleichzeitig erfolgen über eine Standard-Anzeige genaue Informationen über den Betriebszustand des Reglers. Der Betrieb ist auch OHNE das Bedienerfeld möglich. Vorteile des Bedienungsfeld sind:
- Anzeige aller Programmierungsvorgänge in Klartext
- Direkte Anzeige der Druckverhältnisse im Kältekreislauf in °C
- Anzeige der eingestellten Sollwerte (SET)
- Anzeige der Stromzuführung zu dem Ventilator in %
Eigenschaften
- Montiert in verschließbaren Stahlblech-Schaltkasten
- Lackiert
- 100% Mikroprozessortechnik (keine Potentiometer)
- Sollwerteinstellung einfach über LCD Display
- Kältemittel programmierbar (Stoffwerte programmiert)
- Klare aussagekräftige Display-Betriebsanzeige
- Direkte Kontrolle von Druck und der Verflüssigungstemperatur (als HD-Manomerter einsetzbar)
- ADR 80 und ADR230 für Dreh- und Wechselstrom
- ADR 70 und ADR 80 bis 8A pro Phase belastbar
- ADR 230 bis 23A pro Phase belastbar
- Anlauf der Ventilatoren bei Regelbeginn mit 100%. Die Regelung auf reduzierten Wert kann von 0-10 sek. eingegeben werden
- Minimale und maximale Spannungszuführung von 0-100% einstellbar
- Hysterese um ein Takten des Motors in Grenzbereichen zu vermeiden
- Einstellbares Proportionalitätsband in Abhängigkeit von Regelbeginn und -ende
- Zwei Druckaufnehmer anschließbar (ADR 80 & 230). Regelung erfolgt über Druckaufnehmer mit dem höchsten Druck
- Automatische Definition der Eingangsspannung, d.h. Wechsel- oder Drehstrom.
- Kontakt zur Überbrückung der Regelung und Funktion der Ventilatoren auf 100%
- Automatische Kontrolle und Überwachung des cosj und Anpassen der elektr. Regelung an diesen Wert
- Display kann nach erfolgter Programmierung und Einstellung abgezogen werden. Sicherheit vor event. Fremdverstellungen.
